Introduzione
\n

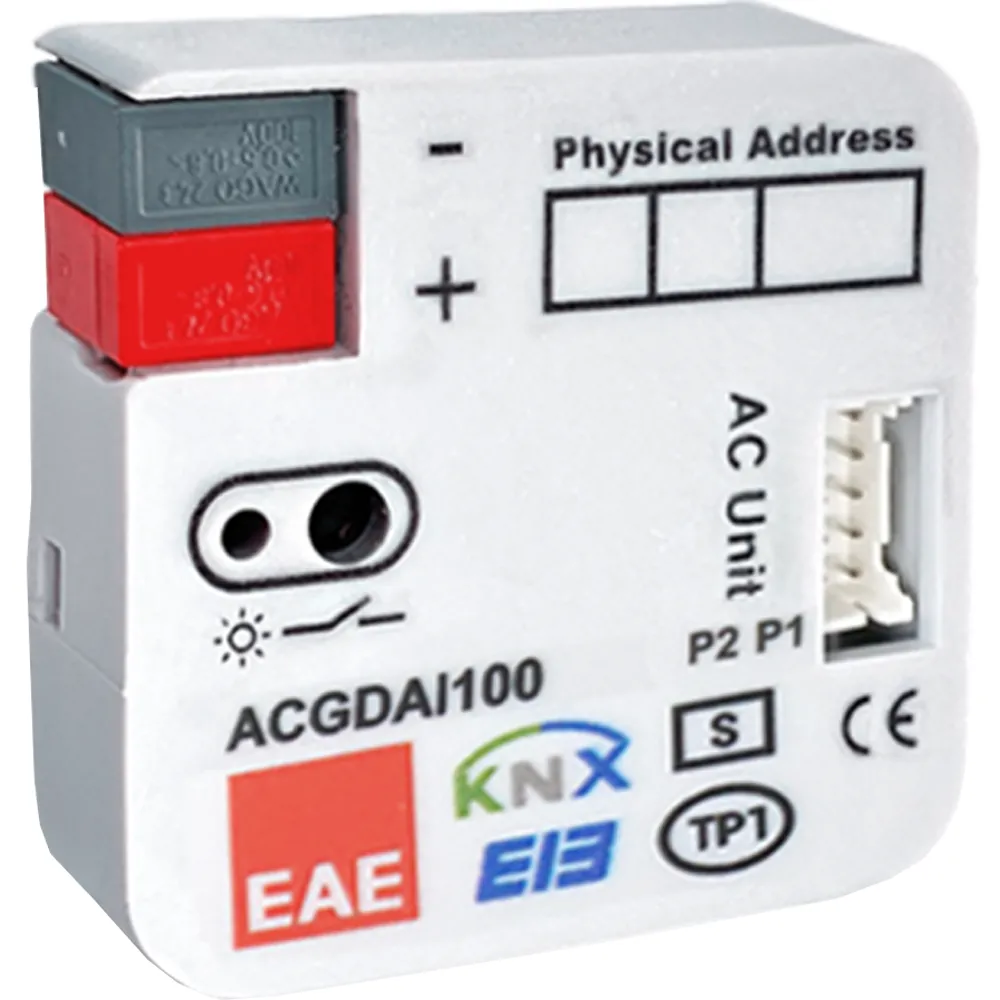

Il gateway EAE ACGDAI100 collega i climatizzatori Daikin dotati di connessione P1-P2 al bus KNX, permettendo il controllo completo dell\'unità (accensione/spegnimento, modalità, temperatura, ventola, direzione alette) da qualsiasi sistema di supervisione o pulsantiera KNX, mantenendo la possibilità di controllo simultaneo anche dal comando remoto cablato originale Daikin.
\n\n
Applicazioni
\n
Indicato per l\'integrazione di climatizzatori Daikin in impianti KNX residenziali, alberghieri o terziari, dove si desidera gestire il clima insieme a illuminazione, tapparelle e altri automatismi da un\'unica piattaforma, con possibilità di scenari e regole di risparmio energetico.
\n\n
Caratteristiche principali
\n
- \n
- Funzioni AC personalizzabili per controllo ottimale (Auto, Cool, Dry, Heat, Fan)\n
- Configurazione Master o Slave rispetto al comando remoto cablato Daikin: i due dispositivi devono avere ruoli complementari sulla stessa linea P1-P2\n
- Controllo simultaneo dal comando remoto Daikin e da KNX\n
- Controllo climatico avanzato con temperatura di riferimento esterna (Reference Temperature Controller)\n
- Funzione di blocco comando remoto (Remote Lock) configurabile per singola funzione (On/Off, Mode, Setpoint, Fan, Vane)\n
- Comportamento configurabile al ripristino tensione bus (mantenimento ultimo stato o valori personalizzati)\n
- Fino a 4 scenari richiamabili/salvabili via oggetti KNX\n
- 2 blocchi logici (Logic Block) configurabili con porte booleane avanzate\n
- Contatore ore di funzionamento con soglia di allarme configurabile\n
\n\n
Specifiche tecniche complete
\n
| Parametro |
Valore |
| Grado di protezione |
IP20, EN 60529 |
| Classe di sicurezza |
Classe II, EN 61140 |
| Alimentazione |
22...30V DC, via bus KNX (fonte: Datasheet R1.3 e Product Manual R1.1, concordi) |
| Corrente assorbita dal bus |
≤10mA |
| Elementi operativi |
LED rosso + pulsante per indirizzo fisico |
| Temperatura di funzionamento |
Ambiente -5°C...+45°C |
| Temperatura di stoccaggio |
-25°C...+55°C |
| Umidità |
Max 90% senza condensa (fonte: datasheet; non ripetuto nel Product Manual) |
| Dimensioni |
42,5 x 42,5 x 12,8 mm |
| Peso |
0,06 kg (60g) — dato presente solo nel Product Manual, assente nel datasheet |
| Materiale contenitore |
Plastica policarbonato, colore grigio |
| Connessione AC |
Porta P1-P2 (connessione Daikin) |
| Cavo di connessione AC |
Circa 40 cm, connettore passo 2mm, 2 x 28 AWG (0,08 mm²) |
| Connettore lato gateway |
PHDR-10VS |
| Modalità supportate |
Auto, Cool, Dry, Heat, Fan (secondo compatibilità unità) |
| Velocità ventola |
Fino a 3 (secondo tabella oggetti di comunicazione; il parametro \"Fan Speed\" nelle impostazioni iniziali cita invece un range 1...5 — lieve incoerenza interna nella documentazione, da verificare sul campo) |
| Posizioni alette (Vane) |
4 o 5, secondo modello unità |
| Wide Vane (aletta orizzontale) |
Non documentata per questo gateway (assente dal Product Manual Daikin, a differenza del gateway Mitsubishi) |
| Scenari |
Fino a 4, richiamabili/salvabili via oggetti bit o oggetto 1 byte |
| Logic Block |
2, ciascuno configurabile da 1 IN/15 OUT a 15 IN/1 OUT |
| Contatore ore funzionamento |
0...65534h, con soglia di allarme configurabile 1...65535h |
| Software di configurazione |
ETS, tramite file di prodotto .knxprod |
| Compatibilità unità Daikin |
Da verificare tramite \"AC Compatibility List\" pubblicata dal costruttore (documento separato, non analizzato in dettaglio in questa scheda) |
| Conformità |
Direttive EMC e bassa tensione (CE) |
\n\n
Nota sulla funzione di risparmio energetico
\n
Il datasheet dichiara genericamente che \"il livello di risparmio desiderato può essere raggiunto con la modalità di risparmio energetico\", ma il Product Manual R1.1 non include una sezione \"Energy Saver\" dedicata (assente sia la gestione tramite sensore finestra/porta sia il timer di spegnimento automatico, entrambi invece documentati per il gateway gemello Mitsubishi ACGME100). Il risparmio energetico per questo gateway sembra quindi realizzarsi principalmente tramite il controllo con temperatura di riferimento esterna e la gestione ore di funzionamento, non tramite una funzione dedicata separata. Dichiarazione generica non ulteriormente documentata nel dettaglio.
\n\n
Funzioni avanzate — Logica Master/Slave
\n
Il dispositivo può essere configurato come \"Master\" o \"Slave\" rispetto al comando remoto cablato Daikin presente sulla stessa linea P1-P2: i due dispositivi (gateway KNX e comando remoto) devono avere ruoli complementari, e su ciascuna linea P1-P2 può essere presente al massimo un dispositivo Master e un dispositivo Slave. È inoltre configurabile la gestione del \"Master of Mode\" quando più unità interne condividono la stessa unità esterna, per definire quale unità può cambiare liberamente modalità operativa.
\n\n
Funzioni avanzate — Logic Block
\n
Ogni Logic Block dispone di ingressi e uscite configurabili (fino a 15+15 in totale, ripartibili liberamente) con funzioni booleane AND, NAND, OR, NOR, XOR, XNOR e varianti \"Sum is 1\", \"All 0\'s or All 1\'s\", oltre a temporizzazioni di invio (ritardato, periodico, con mantenimento stato).
\n\n
Software / integrazione
\n
Configurazione tramite ETS con importazione del file di prodotto .knxprod fornito da EAE. Il dispositivo espone un\'ampia tabella di oggetti di comunicazione KNX (stati, comandi, oggetti bit dedicati per singola modalità/velocità/posizione, oggetti di errore) che consente un\'integrazione granulare con qualsiasi supervisore o pulsantiera KNX.
\n\n
Vantaggi per ruolo
\n
Per l\'installatore: connessione diretta alla porta P1-P2 dell\'unità Daikin con cavo e connettore forniti, indicatori LED e pulsante per l\'indirizzamento fisico, nessuna alimentazione separata richiesta oltre al bus KNX.
\n
Per il progettista/system integrator: controllo completo e granulare dell\'unità (oggetti bit dedicati per ogni modalità/velocità/posizione oltre agli oggetti a byte), possibilità di scenari e logiche locali, gestione flessibile Master/Slave per coesistenza con comando remoto originale.
\n\n
Uso in ambito europeo
\n
Dispositivo KNX certificato, standard aperto utilizzato in tutta Europa per l\'integrazione HVAC in edifici residenziali, alberghieri e commerciali, incluso il mercato italiano.
\n\n
FAQ tecniche
\n
Il gateway può convivere con il comando a filo originale Daikin?
Sì, tramite la configurazione Master/Slave: uno dei due dispositivi sulla linea P1-P2 deve essere impostato come Master e l\'altro come Slave.
\n
Quanti scenari sono disponibili?
Fino a 4, configurabili e richiamabili/salvabili via oggetti KNX dedicati.
\n
Il gateway richiede alimentazione dedicata?
No, è alimentato interamente dal bus KNX (22...30V DC, ≤10mA).
\n
È compatibile con tutti i modelli Daikin?
La compatibilità va verificata tramite la \"AC Compatibility List\" pubblicata dal costruttore; non tutti i modelli supportano tutte le modalità/velocità/posizioni alette.
\n
Con quale software si configura?
Con ETS, tramite il file di prodotto .knxprod fornito da EAE Technology.
\n\n
