Introduzione
\n

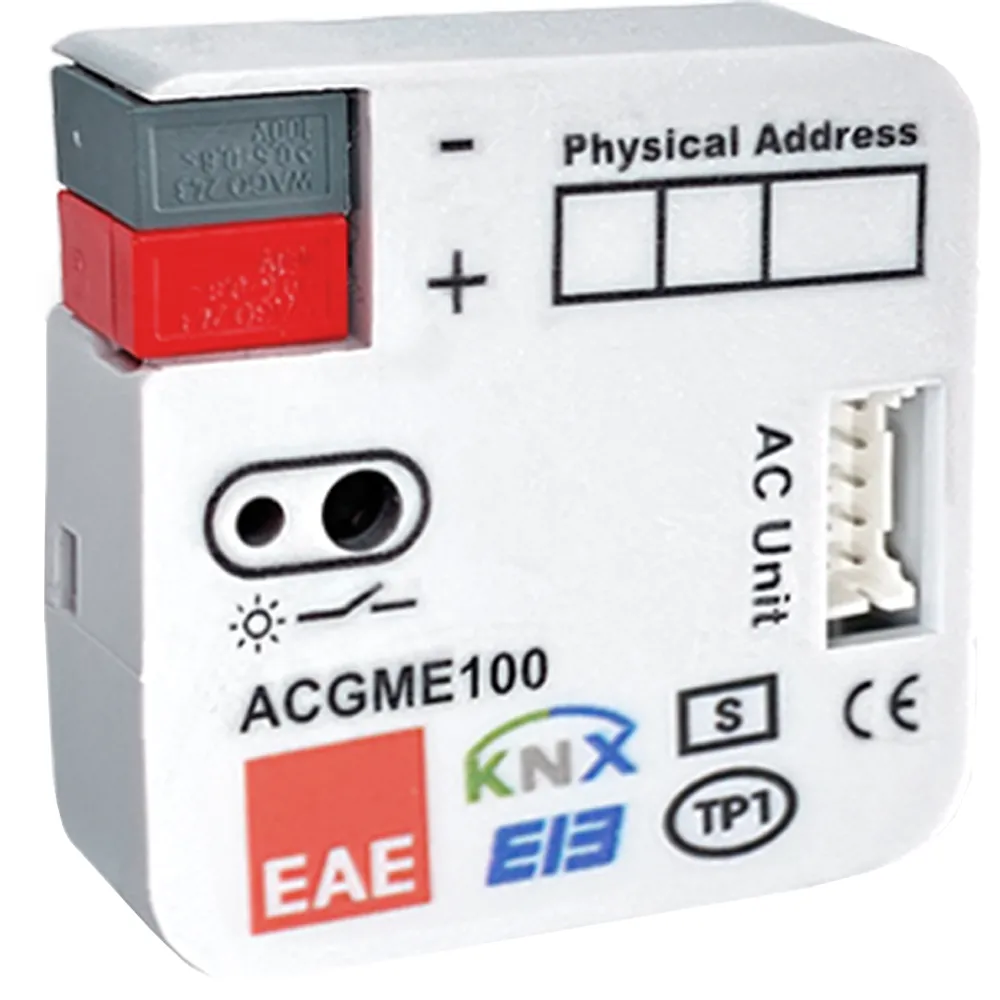

Il gateway EAE ACGME100 collega i climatizzatori Mitsubishi Electric dotati di connettore CN105 (in alcuni modelli CN92) al bus KNX, permettendo il controllo completo dell\'unità da qualsiasi sistema di supervisione o pulsantiera KNX, con funzioni di risparmio energetico basate su sensori finestra/porta e timer di spegnimento automatico.
\n\n
Applicazioni
\n
Indicato per l\'integrazione di climatizzatori Mitsubishi Electric in impianti KNX residenziali, alberghieri o terziari, dove si desidera gestire il clima insieme a illuminazione, tapparelle e altri automatismi da un\'unica piattaforma, con logiche di risparmio energetico automatico.
\n\n
Caratteristiche principali
\n
- \n
- Funzioni AC personalizzabili per controllo ottimale (Auto, Cool, Dry, Heat, Fan)\n
- Contatore ore di funzionamento con soglia di allarme configurabile\n
- Funzione di blocco comando remoto (Remote Lock) configurabile per singola funzione\n
- Comportamento configurabile al ripristino tensione bus\n
- Fino a 8 scenari richiamabili/salvabili via oggetti KNX\n
- Risparmio energetico tramite sensore finestra/porta (spegnimento automatico se aperta) e timer Auto-Off\n
- Controllo Vane (4-5 posizioni + oscillazione) e Wide Vane orizzontale (Left/Center/Right/Sides/Swing)\n
- 2 blocchi logici (Logic Block) configurabili con porte booleane avanzate\n
\n\n
Specifiche tecniche complete
\n
| Parametro |
Valore |
| Grado di protezione |
IP20, EN 60529 |
| Classe di sicurezza |
Classe II, EN 61140 |
| Alimentazione |
Discrepanza tra fonti: Datasheet R0.7 dichiara 22...30V DC, Product Manual R0.5 dichiara 21...30V DC, via bus KNX |
| Corrente assorbita dal bus |
≤10mA |
| Elementi operativi |
LED rosso + pulsante per indirizzo fisico |
| Temperatura di funzionamento |
Ambiente -5°C...+45°C |
| Temperatura di stoccaggio |
-25°C...+55°C |
| Umidità |
Max 90% senza condensa (fonte: datasheet; non ripetuto nel Product Manual) |
| Dimensioni |
42,5 x 42,5 x 12,8 mm |
| Peso |
0,06 kg (60g) — dato presente solo nel Product Manual, assente nel datasheet |
| Materiale contenitore |
Plastica policarbonato, colore grigio |
| Connessione AC |
Connettore CN105 (in alcuni modelli CN92) sulla scheda di controllo interna Mitsubishi |
| Cavo di connessione AC |
Circa 60 cm, connettore passo 2mm, 4 x 28 AWG (0,08 mm²) |
| Connettore lato gateway |
PHDR-10VS |
| Cavo AC Com (limite dichiarato) |
Datasheet: ≤3m; Product Manual: \"Input/Output Cable length ≤10m\" — parametri riportati in sezioni diverse dei due documenti, non necessariamente lo stesso valore, da chiarire con il costruttore |
| Tensione/corrente di scansione I/O |
3,3V DC, 0,5mA (dato presente solo nel Product Manual) |
| Modalità supportate |
Auto, Cool, Dry, Heat, Fan (secondo compatibilità unità) |
| Velocità ventola |
Fino a 5, secondo modello unità |
| Posizioni alette (Vane) |
4 o 5, con Auto e Swing |
| Wide Vane (aletta orizzontale) |
Supportata: Left, Center Left, Center, Center Right, Right, Sides, Swing |
| Scenari |
Fino a 8, richiamabili/salvabili via oggetti bit o oggetto 1 byte |
| Risparmio energetico |
Sensore finestra/porta (con ritardo configurabile) + timer Auto-Off (1...255 min) |
| Logic Block |
2, ciascuno configurabile da 1 IN/15 OUT a 15 IN/1 OUT |
| Contatore ore funzionamento |
0...65534h, con soglia di allarme configurabile 1...65535h |
| Software di configurazione |
ETS, tramite file di prodotto .knxprod |
| Conformità |
Direttive EMC e bassa tensione (CE) |
\n\n
Funzioni avanzate — Risparmio energetico
\n
Il gateway integra due funzioni di risparmio energetico configurabili in ETS: la gestione tramite sensore finestra/porta, che può spegnere automaticamente l\'unità (con ritardo configurabile) quando l\'ambiente viene aperto e riattivarla alla chiusura, e un timer Auto-Off che spegne l\'unità dopo un tempo impostabile (1...255 minuti), con possibilità di interruzione automatica se l\'unità viene spenta manualmente da telecomando o da KNX.
\n\n
Funzioni avanzate — Logic Block
\n
Ogni Logic Block dispone di ingressi e uscite configurabili (fino a 15+15 in totale, ripartibili liberamente) con funzioni booleane AND, NAND, OR, NOR, XOR, XNOR e varianti \"Sum is 1\", \"All 0\'s or All 1\'s\", oltre a temporizzazioni di invio (ritardato, periodico, con mantenimento stato).
\n\n
Software / integrazione
\n
Configurazione tramite ETS con importazione del file di prodotto .knxprod fornito da EAE. Il dispositivo espone un\'ampia tabella di oggetti di comunicazione KNX (stati, comandi, oggetti bit dedicati per singola modalità/velocità/posizione/aletta, oggetti di errore e diagnostica) che consente un\'integrazione granulare con qualsiasi supervisore o pulsantiera KNX.
\n\n
Vantaggi per ruolo
\n
Per l\'installatore: connessione diretta al connettore CN105/CN92 della scheda di controllo Mitsubishi con cavo e connettore forniti, indicatori LED e pulsante per l\'indirizzamento fisico, nessuna alimentazione separata richiesta oltre al bus KNX.
\n
Per il progettista/system integrator: controllo completo e granulare dell\'unità (oggetti bit dedicati per ogni modalità/velocità/posizione/aletta oltre agli oggetti a byte), funzioni di risparmio energetico integrate, possibilità di scenari e logiche locali.
\n\n
Uso in ambito europeo
\n
Dispositivo KNX certificato, standard aperto utilizzato in tutta Europa per l\'integrazione HVAC in edifici residenziali, alberghieri e commerciali, incluso il mercato italiano.
\n\n
FAQ tecniche
\n
Il gateway supporta il controllo delle alette orizzontali (wide vane)?
Sì, a differenza del gateway gemello per Daikin, supporta sia Vane verticale sia Wide Vane orizzontale (Left, Center Left, Center, Center Right, Right, Sides, Swing).
\n
Come funziona il risparmio energetico con sensore finestra/porta?
Un oggetto KNX dedicato segnala l\'apertura, spegnendo l\'unità dopo un ritardo configurabile; alla chiusura l\'unità torna nello stato precedente.
\n
Quanti scenari sono disponibili?
Fino a 8, configurabili e richiamabili/salvabili via oggetti KNX dedicati.
\n
Il gateway richiede alimentazione dedicata?
No, è alimentato interamente dal bus KNX.
\n
Con quale software si configura?
Con ETS, tramite il file di prodotto .knxprod fornito da EAE Technology.
\n\n
