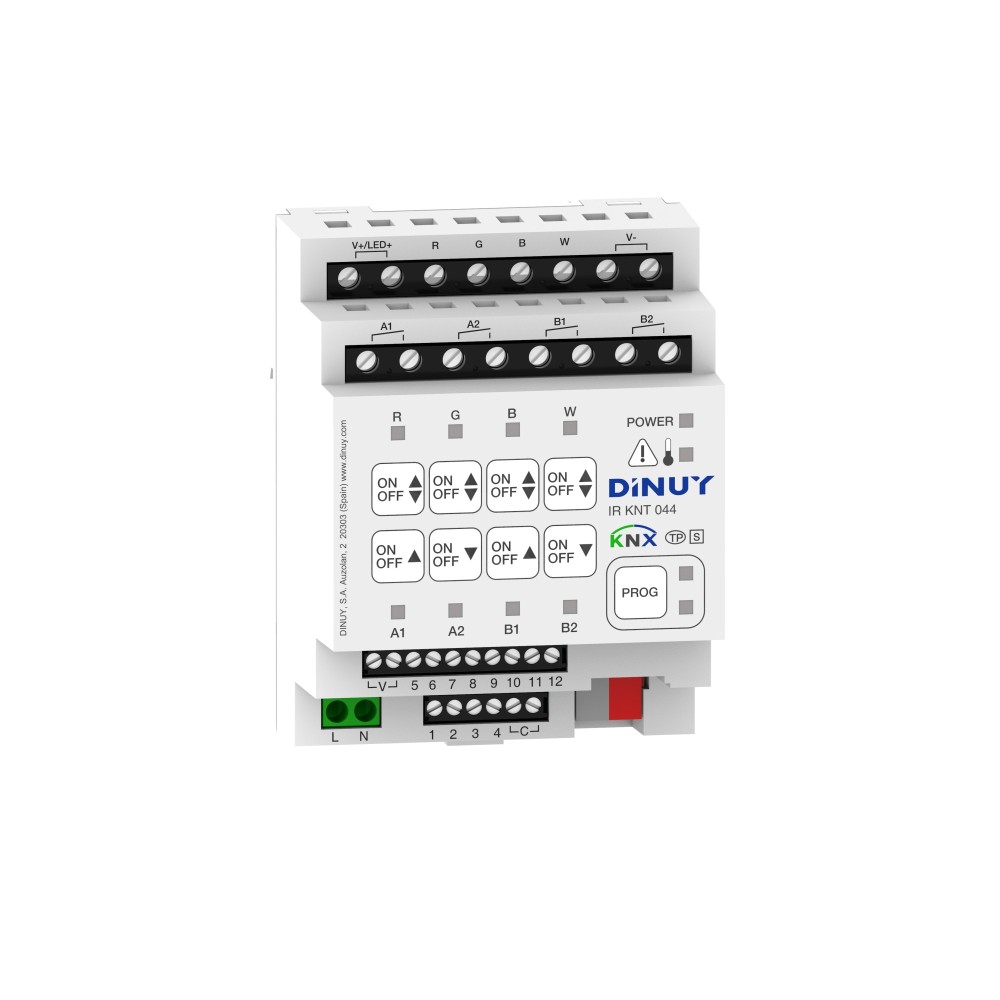

Attuatore KNX multifunzione: switch, tapparelle, dimmer RGBW o fancoil
L\'IR KNT 044 è un attuatore KNX estremamente versatile, capace di funzionare alternativamente come dimmer PWM per strisce LED RGBW a 4 canali, come attuatore switch a 4 canali indipendenti, come attuatore per tapparelle/tende a 2 canali, oppure come attuatore per fancoil a 2 tubi con valvola On/Off e controllo di 3 velocità del ventilatore. Integra 12 ingressi (8 binari + 4 binari/analogici) e pulsanti frontali per la forzatura manuale di ogni canale senza necessità di connessione al bus. Montaggio su guida DIN.
Applicazioni
-
- Ambienti con illuminazione RGBW e necessità di controllo climatico fancoil nello stesso punto
- Impianti che richiedono flessibilità di configurazione (switch, tapparelle o dimmer) su un unico dispositivo
Caratteristiche principali
-
- Configurazione alternativa: dimmer PWM RGBW 4 canali, oppure 4 switch, oppure 2 tapparelle/tende, oppure 1 fancoil 2 tubi (valvola + 3 velocità)
- 8 canali di uscita totali, capacità di commutazione 16A
- 12 ingressi: 8 binari + 4 binari/analogici (compatibili con sonda ST KNT 001/002)
- Pulsanti frontali per forzatura manuale di ogni canale, senza bus collegato
- LED di stato per ogni canale di uscita e per segnalazione errori
- Fino a 8 funzioni configurabili: timer, scene, operazioni logiche, forzatura
- Montaggio su guida DIN, 4 moduli
- Programmazione e messa in servizio tramite ETS5 o successivo
Specifiche tecniche complete
| Parametro | Valore |
|---|
| Alimentazione bus | KNX TP1 |
| Consumo bus | <7 mA |
| Canali di uscita | 8 (4 switch, o 2 tapparelle, o 1 fancoil + 4 strisce LED) |
| Capacità di commutazione | 16 A |
| Carico lampade LED | 400 W |
| Carico incandescenza/alogene 230V | 3000 W |
| Carico alogene 12V con trasformatore elettronico | 3000 W |
| Carico alogene con trasformatore ferromagnetico | 500 W |
| Carico motori | 700 VA |
| Ingressi binari/analogici | 12 (8 binari + 4 binari/analogici) |
| Contatti | Liberi da tensione |
| Sezione cavo | 2,5 mm² |
| Temperatura di stoccaggio | -30...+70 °C |
| Temperatura operativa | -5...+45 °C |
| Grado di protezione | IP20 (UNE 20324) |
| Direttive | Bassa tensione 73/23/CEE, EMC 2004/108/CE |
| Normativa | KNX Standard 2.0, EN60669-1, 2-1 e 2-3 |
| Programmazione | ETS5 o successivo |
| Installazione | Guida DIN, 4 moduli |
| Dimensioni | 70 × 91 × 61 mm |
| Peso | 320 g |
| EAN | 8422447017717 |
Vantaggi
-
- Per installatori: un solo articolo a magazzino per 4 tipologie diverse di applicazione, forzatura manuale immediata senza bus
- Per progettisti: possibilità di gestire illuminazione RGBW e climatizzazione fancoil dallo stesso dispositivo, con 12 ingressi locali integrati
- Per system integrator: 8 funzioni configurabili (timer, scene, logiche, forzatura) per adattare il comportamento alle esigenze del progetto
Integrazione con l\'ecosistema KNX
L\'IR KNT 044 è conforme allo standard KNX 2.0 (EN60669-1, 2-1 e 2-3) e si integra con le sonde di temperatura Dinuy ST KNT 001/002 sugli ingressi analogici, oltre che con qualsiasi sensore o interfaccia KNX certificata.
Domande frequenti
Posso usare contemporaneamente la modalità dimmer RGBW e la modalità fancoil?
No, la configurazione è alternativa: il dispositivo va parametrizzato via ETS in una delle 4 modalità (dimmer RGBW, switch, tapparelle o fancoil).
Che tipo di fancoil supporta?
Fancoil a 2 tubi, con valvola On/Off e controllo di 3 velocità del ventilatore.
Posso forzare manualmente le uscite senza il bus KNX attivo?
Sì, tramite i pulsanti frontali dedicati.
Che software di programmazione richiede?
ETS5 o versione successiva.
