Introduzione
\n

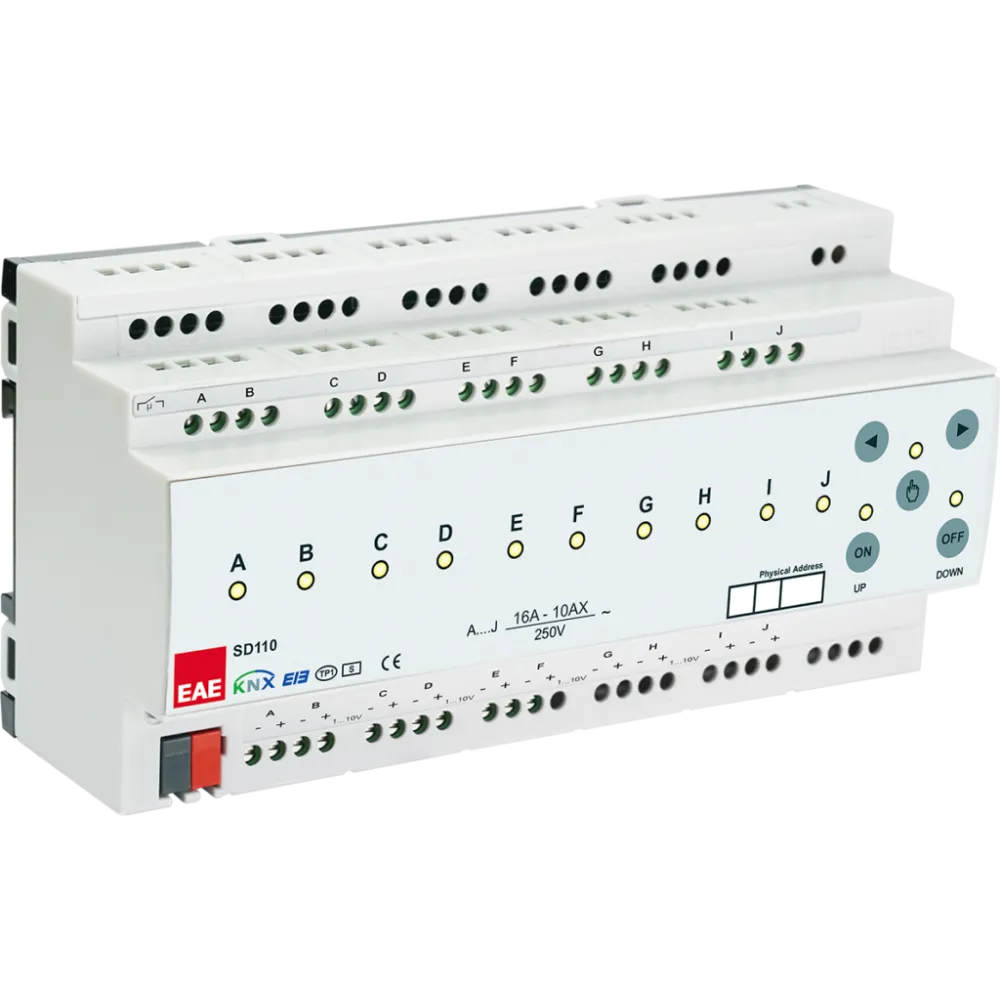

L\'SD110 di EAE Technology è un attuatore dimmer KNX a 10 canali indipendenti per il controllo di alimentatori e reattori dimmerabili tramite segnale 0-10V o 1-10V, tipicamente utilizzati per illuminazione fluorescente, LED con driver dimmerabile 1-10V e altri carichi compatibili.
\n\n
Applicazioni
\n
Indicato per impianti di illuminazione KNX residenziali, terziari e commerciali dove è necessario controllare un numero elevato di linee dimmerabili 0-10V/1-10V da un unico attuatore centralizzato, con funzioni di automazione locale (scale, scenari, contaore) integrate.
\n\n
Caratteristiche principali
\n
- \n
- 10 canali indipendenti, parametrizzabili individualmente o come gruppo via ETS4/ETS5/ETS6\n
- Controllo manuale on-board tramite pulsanti a membrana per ciascun canale\n
- Funzione scale (staircase) con tempo configurabile, pre-avviso e ri-triggerabilità\n
- Funzione scenari: fino a 64 scenari richiamabili/salvabili via oggetto 8 bit\n
- Contaore di funzionamento per canale, configurabile come contatore crescente o decrescente\n
- Funzione di forzatura (Forced Operation) a 1 o 2 bit con priorità massima dopo bus voltage return\n
- Comportamento configurabile dopo mancanza/ripristino tensione bus e dopo download ETS\n
- Non richiede alimentazione ausiliaria aggiuntiva\n
\n\n
Specifiche tecniche complete
\n
| Parametro |
Valore |
| Grado di protezione |
IP20, EN 60529 |
| Classe di sicurezza |
Classe II, EN 61140 |
| Alimentazione |
21...30V DC, SELV, via bus KNX |
| Corrente assorbita dal bus |
≤10mA |
| Uscite |
10, passive, segnale dimmerazione 0-10V/1-10V DC, 20mA per canale |
| Lunghezza cavo uscita |
Max 200 m |
| Potenza max di commutazione |
4000 VA |
| Vita meccanica |
> 1 x 10⁶ manovre |
| Tensione/corrente di commutazione carico |
250V AC 50/60Hz; 16/12 AX; capacità di commutazione 200µF |
| Tipo di contatto |
Privo di potenziale, bistabile |
| Installazione |
Guida DIN 35mm, EN 60715 |
| Elementi operativi |
LED rosso + pulsante per indirizzo fisico; pulsanti a membrana per controllo manuale per canale |
| Temperatura di funzionamento |
Ambiente -5°C...+45°C |
| Temperatura di stoccaggio |
-25°C...+55°C |
| Temperatura di trasporto |
-25°C...+70°C (solo da Installation/Product Manual, assente da datasheet) |
| Umidità |
Discrepanza tra fonti: Datasheet dichiara max 85%, Installation Manual dichiara max 95%, entrambe senza condensa |
| Dimensioni |
66 x 180 x 90 mm (10 moduli da 18mm) |
| Peso |
Discrepanza tra fonti: Datasheet dichiara 0,5 kg, Installation/Product Manual (concordi) dichiarano 0,45 kg |
| Colore contenitore |
Discrepanza tra fonti: Datasheet dichiara \"grigio\", Installation Manual dichiara \"bianco\"; Product Manual conferma \"grigio\" (2 fonti su 3 concordano su grigio) |
| Oggetti di comunicazione |
151 |
| Numero massimo indirizzi |
255 |
| Indirizzo fisico di default |
15.15.255 |
| Software di configurazione |
ETS4 o superiore, file .knxprod |
| Conformità |
Direttive EMC e bassa tensione (CE) |
\n\n
Nota sulle funzioni dichiarate
\n
Il datasheet elenca tra le funzioni disponibili anche \"Relay\", \"Current Detection\" e \"Brightness\" oltre a Staircase, Scene e Operating Hour; tuttavia Installation Manual e Product Manual (che concordano tra loro) documentano nel dettaglio solo Staircase, Forced Operation, Channel Disabling (Block), Operating Hour Counter e Scene (quest\'ultima assente dall\'elenco sintetico di Installation Manual ma pienamente documentata nel Product Manual). Non è stata reperita documentazione dedicata a una funzione \"Current Detection\" separata: dichiarata a livello di datasheet ma non descritta nel dettaglio nei manuali analizzati.
\n\n
Funzioni avanzate
\n
Ogni canale supporta dimmerazione assoluta (valore di luminosità 0-255), dimmerazione relativa a 4 bit, funzione scale con tempo di preavviso e possibilità di ri-triggeraggio (fino a 5x), funzione \"Permanent ON\" utile per il personale delle pulizie, contaore configurabile come contatore crescente/decrescente con soglia di allarme, e funzione scenari con fino a 64 scenari indirizzabili e tempo di transizione calcolato proporzionalmente alla differenza di luminosità. L\'ordine di priorità tra le funzioni è: 1) ripristino/mancanza bus, 2) forzatura, 3) blocco, 4) permanente ON, 5) funzione scale, 6) comando luminosità/switch.
\n\n
Software / integrazione
\n
Configurazione tramite ETS4 o versioni successive, con importazione del file di prodotto .knxprod. Il dispositivo espone 151 oggetti di comunicazione, con possibilità di configurare tutti i 10 canali in modo identico o individualmente.
\n\n
Vantaggi per ruolo
\n
Per l\'installatore: morsetti a vite con coppia di serraggio dichiarata (0,5 Nm), controllo manuale locale tramite pulsanti a membrana, montaggio compatto su guida DIN (10 moduli).
\n
Per il progettista/system integrator: alta densità di canali (10) in un unico dispositivo, funzioni di automazione locale (scale, scenari, contaore) che riducono il carico sul controllore centrale, priorità di funzione ben definita per una programmazione prevedibile.
\n\n
Uso in ambito europeo
\n
Dispositivo KNX certificato, standard aperto utilizzato in tutta Europa per il controllo dell\'illuminazione dimmerabile in edifici residenziali, terziari e commerciali, incluso il mercato italiano.
\n\n
FAQ tecniche
\n
Che tipo di carichi può controllare l\'SD110?
Alimentatori e reattori dimmerabili con segnale di controllo 0-10V o 1-10V, non è un dimmer a taglio di fase.
\n
Richiede alimentazione ausiliaria?
No, è alimentato interamente dal bus KNX.
\n
Quanti scenari sono disponibili?
Fino a 64, con valore di luminosità e tempo di transizione configurabili per ciascun canale.
\n
È possibile il controllo manuale locale?
Sì, tramite pulsanti a membrana sul dispositivo, con pressione breve per switch e prolungata per dimmerazione.
\n
Con quale software si configura?
Con ETS4 o versioni successive, tramite il file di prodotto .knxprod.
