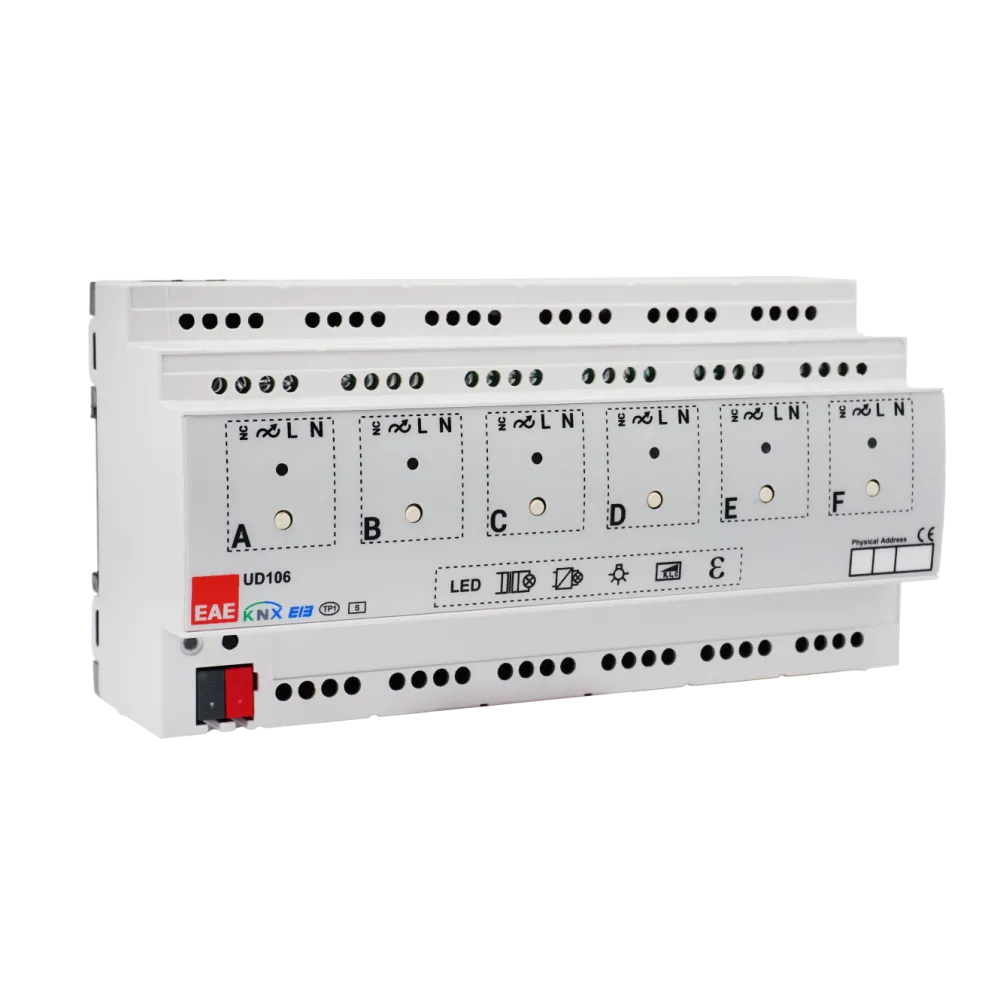

L\'UD106 di EAE Technology è un attuatore dimmer universale KNX a 6 canali indipendenti, che opera esclusivamente tramite dimmerazione a taglio di fase (phase dimming). È pensato per il controllo diretto di carichi resistivi, capacitivi e induttivi dimmerabili, con possibilità di raggruppare canali per gestire carichi di potenza maggiore.
\n\n
Applicazioni
\n
Indicato per impianti di illuminazione KNX residenziali e terziari con lampadine a incandescenza, alogene, trasformatori induttivi per faretti a bassissima tensione o driver LED dimmerabili a taglio di fase, dove è richiesto il controllo diretto del carico senza un alimentatore/reattore 0-10V intermedio.
\n\n
Caratteristiche principali
\n
- \n
- 6 canali indipendenti, programmabili individualmente via ETS5\n
- Raggruppamento canali: possibilità di unire fino a 3 canali (2 gruppi da 3, o combinazioni) per aumentare la potenza gestibile per singolo carico\n
- Controllo manuale on-board tramite pulsanti sul dispositivo\n
- Funzione scale (staircase) con tempo configurabile\n
- Funzione scenari e forzatura (Forced Operation)\n
- Misura elettrica di tensione\n
- Rilevazione errori: guasto carico, corto circuito, sovracorrente, sovratensione, sottotensione, surriscaldamento\n
- Comportamento configurabile dopo mancanza/ripristino tensione bus\n
\n\n
Specifiche tecniche complete
\n
| Parametro |
Valore |
| Grado di protezione |
IP20, EN 60529 |
| Classe di sicurezza |
Classe II, EN 61140 |
| Alimentazione |
21...30V DC, SELV, via bus KNX |
| Corrente assorbita dal bus |
≤12mA |
| Tipo di dimmerazione |
Taglio di fase (phase dimming) esclusivamente — non gestisce carichi 0-10V/1-10V |
| Numero canali |
6 indipendenti, raggruppabili fino a 3 |
| Potenza max per canale singolo |
300W lampade alogene/incandescenza; 300W trasformatori induttivi; 250W lampade LED dimmerabili a taglio fase (datasheet/Installation Manual); Product Manual dichiara invece 300W anche per LED taglio fase — discrepanza tra fonti |
| Potenza max con canali raggruppati (3x) |
Fino a 900W (a seconda del tipo di carico, proporzionale al numero di canali uniti) |
| Driver a tensione costante (constant voltage) |
Max 120W per canale |
| Elementi operativi |
LED rosso + pulsante per indirizzo fisico; pulsanti per controllo manuale per canale |
| Temperatura di funzionamento |
Discrepanza tra fonti: Datasheet e Installation Manual dichiarano -5°C...+45°C, Product Manual dichiara -10°C...+50°C |
| Temperatura di stoccaggio |
-25°C...+55°C |
| Umidità |
Max 95% senza condensa |
| Installazione |
Guida DIN 35mm, EN 60715 |
| Dimensioni |
Circa 90 x 90 x 63 mm (6 moduli, dato coerente tra fonti ma da confermare disegno quotato) |
| Software di configurazione |
ETS5 o superiore, file .knxprod |
| Conformità |
Direttive EMC e bassa tensione (CE) |
\n\n
Funzioni avanzate
\n
Ogni canale (o gruppo di canali uniti) supporta dimmerazione assoluta e relativa, funzione scale, forzatura a priorità configurabile, e rilevazione errori dedicata per guasto carico, corto circuito, sovracorrente, sovra/sotto-tensione e surriscaldamento, ciascuno con oggetto di segnalazione KNX indipendente. Tutte le funzioni possono essere usate separatamente o in combinazione, con priorità di elaborazione gestita internamente dal dispositivo. Il raggruppamento canali va configurato in ETS prima della messa in servizio e non è modificabile via bus in fase di esercizio.
\n\n
Software / integrazione
\n
Configurazione tramite ETS5 o versioni successive, con importazione del file di prodotto .knxprod fornito da EAE. La programmazione manuale via pulsanti sul dispositivo consente test rapidi in fase di commissioning senza necessità di connessione al bus.
\n\n
Vantaggi per ruolo
\n
Per l\'installatore: controllo manuale locale per verifica rapida dei canali, morsetti a vite, montaggio compatto su guida DIN, diagnostica errori integrata che semplifica la risoluzione di guasti sul campo.
\n
Per il progettista/system integrator: flessibilità di raggruppamento canali per adattare la potenza gestibile alle esigenze del progetto senza dover sovradimensionare il numero di attuatori, diagnostica elettrica (tensione, errori) utile per manutenzione predittiva.
\n\n
Uso in ambito europeo
\n
Dispositivo KNX certificato, standard aperto utilizzato in tutta Europa per il controllo dell\'illuminazione dimmerabile a taglio di fase in edifici residenziali e terziari, incluso il mercato italiano.
\n\n
FAQ tecniche
\n
L\'UD106 può controllare alimentatori 0-10V/1-10V?
No, opera esclusivamente tramite dimmerazione a taglio di fase; per carichi 0-10V/1-10V è indicato l\'attuatore EAE SD110.
\n
Cosa significa \"raggruppamento canali\"?
È la possibilità di unire fino a 3 canali per pilotare un unico carico di potenza maggiore rispetto al limite del singolo canale, configurabile in ETS.
\n
Il dispositivo segnala guasti sul carico?
Sì, rileva e segnala via KNX guasto carico, corto circuito, sovracorrente, sovra/sotto-tensione e surriscaldamento.
\n
È possibile il controllo manuale locale?
Sì, tramite pulsanti sul dispositivo stesso.
\n
Con quale software si configura?
Con ETS5 o versioni successive, tramite il file di prodotto .knxprod.
\n\n
Parole chiave correlate
\n
dimmer universale KNX, UD106 EAE, dimmer taglio fase KNX, attuatore dimmerazione 6 canali, raggruppamento canali dimmer KNX
