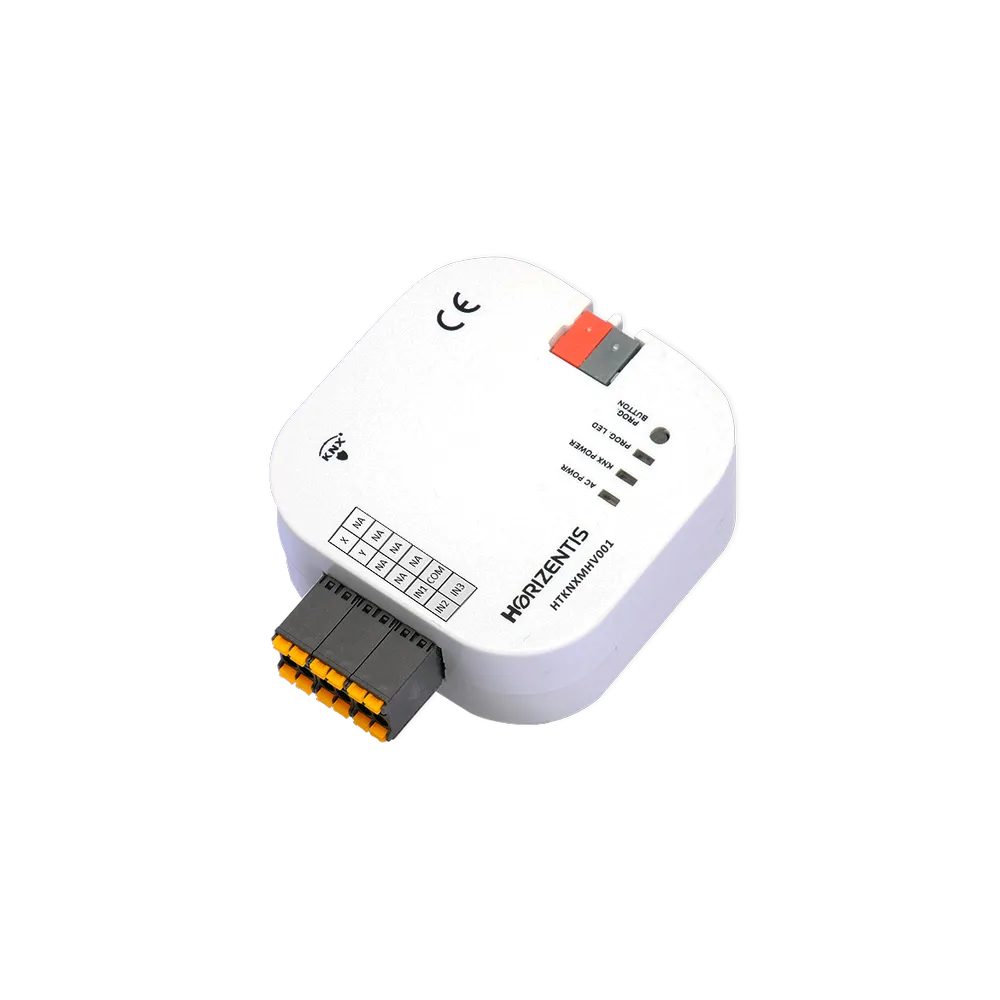

Horizentis HTKNXMHV001 — Gateway KNX Mitsubishi Heavy Industries VRF

HTKNXMHV001 — Gateway KNX / Mitsubishi Heavy Industries VRF

Il HTKNXMHV001 è un gateway KNX ad alta efficienza sviluppato specificamente per integrare i sistemi di climatizzazione Mitsubishi Heavy Industries VRF in una rete KNX per applicazioni avanzate di building automation. Grazie alla comunicazione diretta e bidirezionale, garantisce una gestione precisa dei sistemi di climatizzazione dai sistemi di controllo centralizzato.

Caratteristiche principali

• Comunicazione bidirezionale tra bus KNX e sistema Mitsubishi Heavy Industries VRF
• 3 ingressi analogici/digitali liberamente configurabili (contatti finestra, sonde temperatura/umidità)
• 16 unità logiche matematiche indipendenti — agisce come "shadow PLC" sul bus KNX
• Aggiornamento firmware via bus KNX — nessuna rimozione dal sito necessaria
• Indirizzamento automatico via numero seriale — messa in servizio rapida in grandi progetti
• 3 modalità di ripristino dopo interruzione di alimentazione (ultimo stato / valori in memoria / scenario 1-4)
• Controllo modalità HVAC (riscaldamento, raffreddamento, ventilazione) e velocità ventola con oggetti 1-byte o 1-bit
• Feedback di stato trasmesso in formato numerico e testuale — leggibile su pannelli BMS e visualizzazione
• Controllo alette verticali con oggetto 1-byte numerico o step +/-; feedback in formato testo
• Trasmissione codici errore 14 byte — formato identico ai documenti di servizio Mitsubishi Heavy Industries (es. "E03")
• Modulo Scene: fino a 8 azioni KNX sequenziali o simultanee per numero scena
• Modulo Timer: gestione temporale con selezione unità da 100 ms a ore, con oggetto Gate
• Integrazione BMS via BACnet/IP, Modbus o ETS
• Configurazione ETS con pagine categorizzate e testi di aiuto dettagliati

Modulo Logica Matematica — Shadow PLC

Le 16 unità logiche matematiche eseguono calcoli logici e aritmetici in tempo reale: addizione, sottrazione, moltiplicazione, divisione, controllo soglie, confronto, condizioni AND/OR e costanti. Esempi di scenari:

• Umidità + contatto finestra: se umidità > 80% e finestra aperta → spegni il condizionatore
• Differenza temperatura interno/esterno: se differenza > 7°C → modalità raffrescamento; altrimenti → ventilazione
• Orario serale + sensore di movimento: se movimento rilevato dopo le 20:00 → ventola in automatico
• Automazione temperatura esterna: sotto 18°C → riscaldamento; sopra 24°C → raffrescamento
