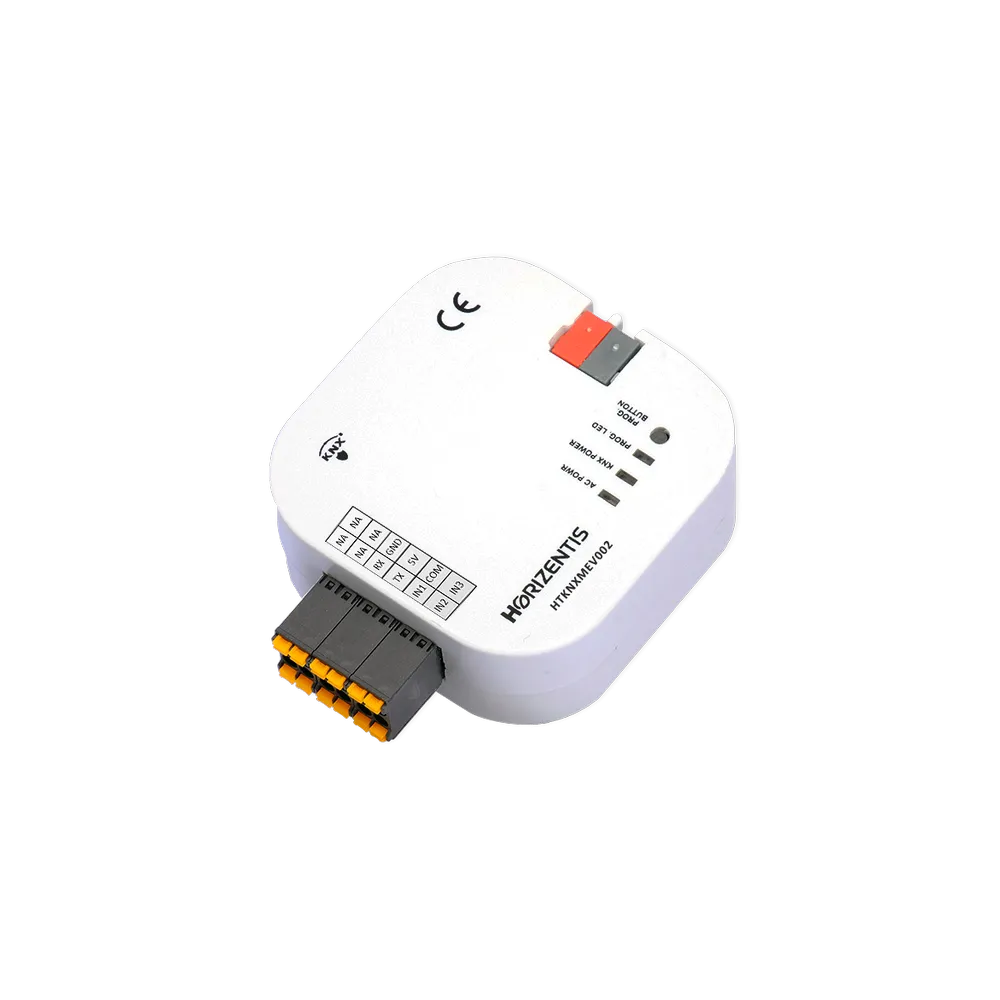

Horizentis HTKNXMEV002 — Gateway KNX Mitsubishi Electric CN105

HTKNXMEV002 — Gateway KNX / Mitsubishi Electric CN105

Il HTKNXMEV002 è un gateway KNX ad alta efficienza sviluppato specificamente per integrare i sistemi di climatizzazione Mitsubishi Electric CN105 in una rete KNX per applicazioni avanzate di building automation. Grazie alla comunicazione diretta e bidirezionale, garantisce una gestione precisa dei sistemi di climatizzazione dai sistemi di controllo centralizzato. Il connettore CN105 garantisce compatibilità con la gamma Mitsubishi Electric dotata di questa interfaccia, tra cui numerosi modelli split e multisplit.

Caratteristiche principali

• Comunicazione bidirezionale tra bus KNX e sistema Mitsubishi Electric CN105
• 3 ingressi analogici/digitali liberamente configurabili (contatti finestra, sonde temperatura/umidità)
• 16 unità logiche matematiche indipendenti — agisce come "shadow PLC" sul bus KNX
• Aggiornamento firmware via bus KNX — nessuna rimozione dal sito necessaria
• Indirizzamento automatico via numero seriale — messa in servizio rapida in grandi progetti
• 3 modalità di ripristino dopo interruzione di alimentazione (ultimo stato / valori in memoria / scenario 1-4)
• Controllo modalità HVAC (riscaldamento, raffreddamento, ventilazione) e velocità ventola con oggetti 1-byte o 1-bit
• Feedback di stato trasmesso in formato numerico e testuale — leggibile su pannelli BMS e visualizzazione
• Controllo alette verticali con oggetto 1-byte numerico o step +/-; feedback in formato testo
• Trasmissione codici errore 14 byte — formato identico ai documenti di servizio Mitsubishi Electric (es. "E5102")
• Modulo Scene: fino a 8 azioni KNX sequenziali o simultanee per numero scena
• Modulo Timer: gestione temporale con selezione unità da 100 ms a ore, con oggetto Gate
• Integrazione BMS via BACnet/IP, Modbus o ETS
• Configurazione ETS con pagine categorizzate e testi di aiuto dettagliati

Modulo Logica Matematica — Shadow PLC

Le 16 unità logiche matematiche eseguono calcoli logici e aritmetici in tempo reale: addizione, sottrazione, moltiplicazione, divisione, controllo soglie, confronto, condizioni AND/OR e costanti. Esempi di scenari:

• Umidità + contatto finestra: se umidità > 80% e finestra aperta → spegni il condizionatore
• Differenza temperatura interno/esterno: se differenza > 7°C → modalità raffrescamento; altrimenti → ventilazione
• Orario serale + sensore di movimento: se movimento rilevato dopo le 20:00 → ventola in automatico
• Automazione temperatura esterna: sotto 18°C → riscaldamento; sopra 24°C → raffrescamento
