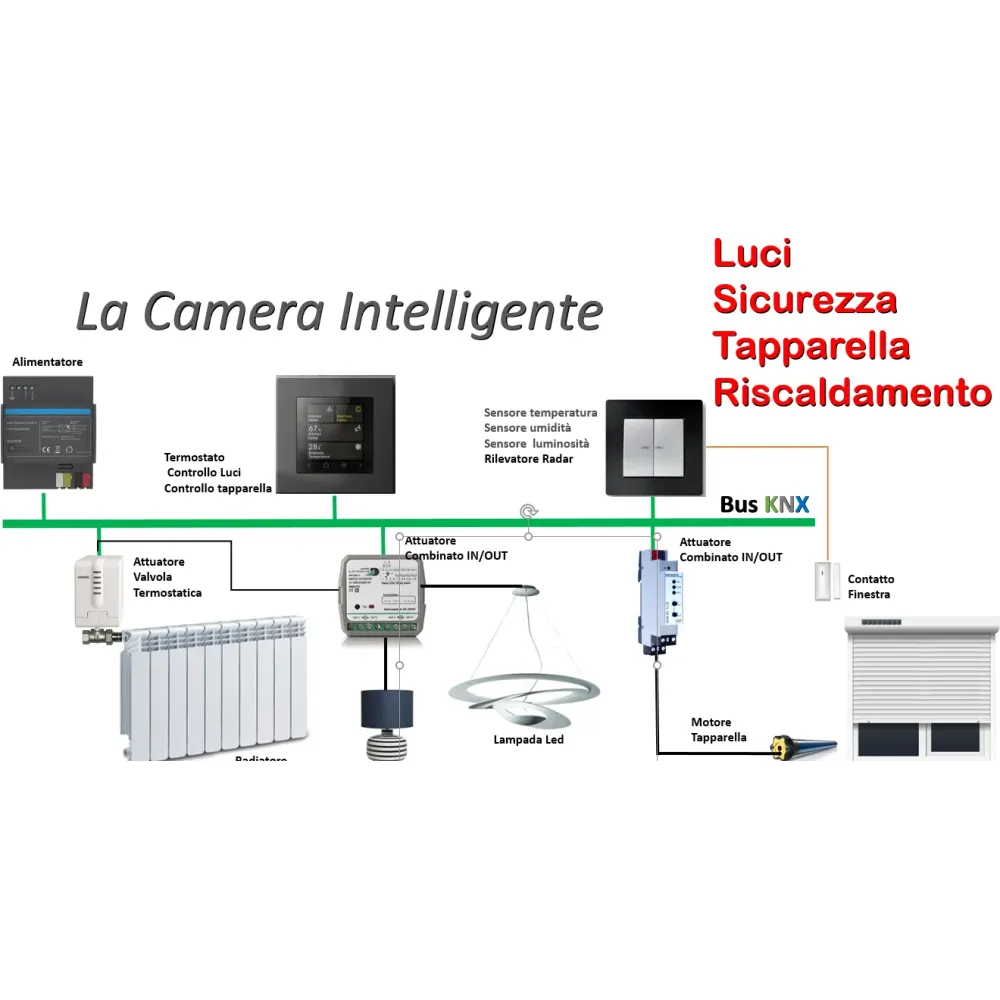

Il sistema domotico KNX per camera intelligente qui proposto rappresenta una soluzione integrata e scalabile per l'automazione residenziale professionale. Tutti i dispositivi comunicano sul bus KNX a 2 fili (EIB), alimentati dall'alimentatore TTG 640 mA montato su guida DIN, che garantisce una tensione stabile di 29 V con tensione ausiliaria a 30 Vdc per applicazioni aggiuntive.
Controllo illuminazione. Lo Switch Actuator 4 canali flush-mount (Art. 1630.03160/61100) gestisce fino a 4 uscite indipendenti da 10 A in corrente alternata 230 V o bassa tensione. Due dei quattro canali sono dedicati alle due luci on/off della camera, con contatti dry che garantiscono massima flessibilità impiantistica. Gli 8 ingressi binari interni a 3,3 V consentono il collegamento diretto di pulsanti o sensori senza alimentazione esterna aggiuntiva.
Gestione tapparella. L'attuatore compatto KNX IO 520 (1J2I) comanda la tapparella o veneziana con contatti di relè interbloccati elettricamente per sicurezza. I due ingressi binari aggiuntivi accettano segnali da 12 a 230 V e possono essere collegati al contatto finestra: quando la finestra è aperta, la tapparella si blocca automaticamente e il riscaldamento si disattiva, ottimizzando i consumi energetici. Le 16 funzioni logiche/timer integrate eliminano la necessità di un controller esterno per scenari semplici.
Termostato e clima. Il TTG Smart Touch Panel 2.6" con telaio in alluminio da 9 mm gestisce il fan coil e la valvola termostatica on/off dalla stessa interfaccia touch. Le 10 pagine programmabili includono scenari, dimmer, controllo tende e tapparelle. Il sensore di umidità integrato permette di azionare la valvola termostatica non solo in base alla temperatura ma anche al tasso igrometrico, migliorando comfort e qualità dell'aria. Montaggio su scatola 55 mm, cornici disponibili in nero, silver e bronzo.
Rilevamento presenza e luce. L'Enertex® ViTa KNX integra radar HF per il rilevamento presenza in tre zone (fino a 10 m per movimento, fino a 6 m per presenza statica). Il sensore di luminosità misura la luce ambientale per abbassare automaticamente la tapparella in caso di irraggiamento solare eccessivo o per attivare le luci al calare del giorno. L'alimentazione esclusivamente da bus KNX semplifica il cablaggio. Gli otto ingressi logici e due ingressi binari aggiuntivi possono ricevere il segnale del contatto finestra o di un sensore temperatura esterno NTC.
Ottimizzazioni energetiche e scenari. L'integrazione dei dati di presenza, luce, umidità e stato finestra permette di costruire in ETS scenari avanzati: spegnimento automatico luci all'uscita, abbassamento tapparella al raggiungimento di soglia lux, modulazione termostatica differenziata giorno/notte, blocco valvola con finestra aperta. Il risultato è una riduzione stimata dei consumi energetici fino al 30% rispetto a un impianto tradizionale.
FAQ — Domande frequenti (con schema FAQ)
Q Quante luci si possono controllare con questo sistema KNX?
Lo Switch Actuator 4 canali gestisce fino a 4 carichi indipendenti da 10 A. Nella configurazione camera base vengono usati 2 canali per le luci on/off; i restanti 2 sono disponibili per ulteriori zone o per combinazione a coppie per una seconda tapparella.
Q Il sensore Enertex® ViTa rileva persone sedute o quasi ferme?
Sì. Grazie alla tecnologia radar HF il ViTa rileva in modo affidabile la presenza anche di persone sedute o praticamente ferme fino a 3 m di distanza, e il movimento fino a 10 m — ideale per scenari di camera da letto dove il movimento è minimo.
Q La valvola termostatica si disattiva automaticamente con la finestra aperta?
Sì. Il contatto finestra collegato agli ingressi binari dell'attuatore IO 520 (o dell'Enertex ViTa) invia sul bus KNX un telegramma che può bloccare la valvola termostatica via oggetto di comunicazione configurato in ETS, prevenendo sprechi energetici.
Q È necessario un alimentatore separato per il touch panel TTG 2.6"?
Il TTG Smart Touch Panel è alimentato principalmente dal bus KNX. Richiede un'alimentazione supplementare da 12–24 V (inferiore a 50 mA) solo se si attivano funzionalità avanzate come la retroilluminazione prolungata o il sensore laser. L'alimentatore TTG 640 mA copre il fabbisogno dell'intero bus.
Q Questo sistema è compatibile con il software ETS di KNX Association?
Tutti i dispositivi inclusi nel kit sono certificati KNX e si programmano tramite ETS (Engineering Tool Software). Non è necessaria alcuna tensione di rete per il download dell'applicazione sullo Switch Actuator; gli altri dispositivi seguono lo standard ETS5/ETS6.
Q La tapparella si blocca in caso di vento o sole eccessivo?
Con l'integrazione di un sensore meteo KNX esterno (acquistabile separatamente) è possibile configurare in ETS funzioni di protezione automatica: il sensore luce dell'Enertex ViTa gestisce già la soglia lux per l'ombreggiamento automatico durante le ore diurne.
