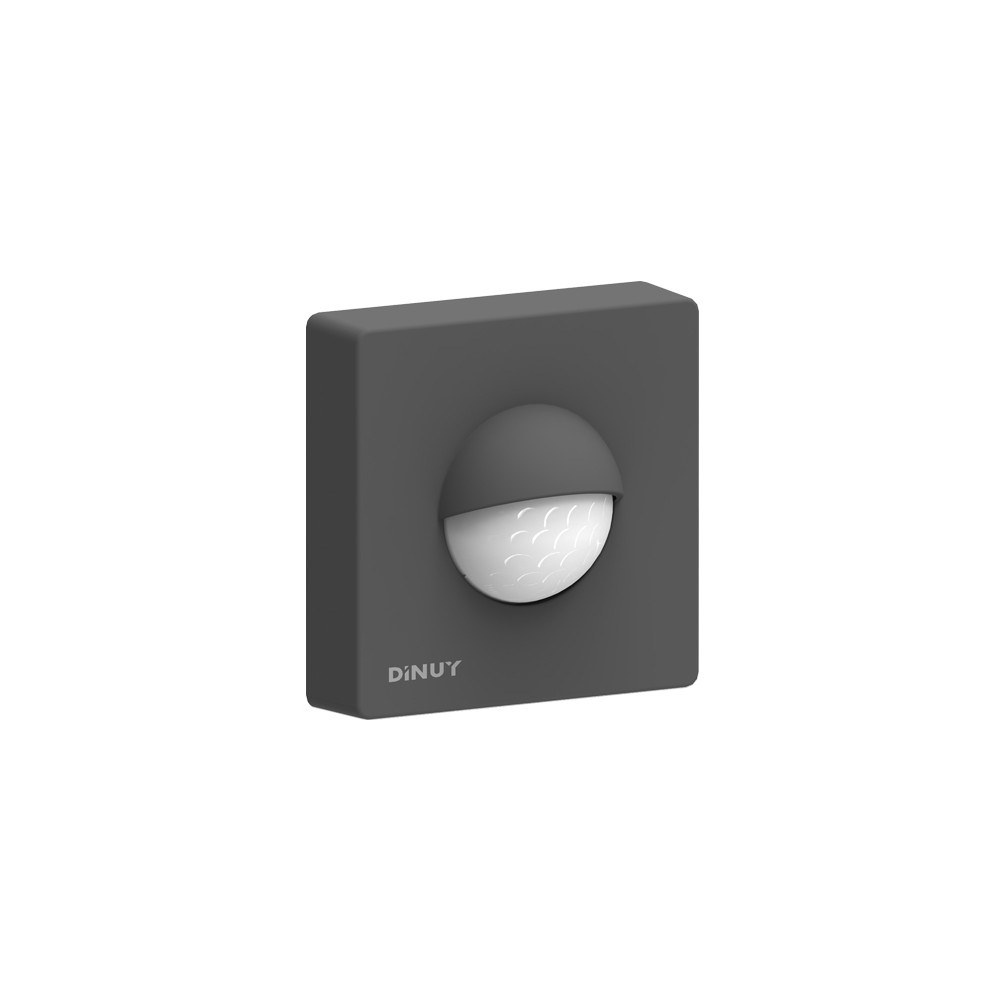

Rilevatore KNX multifunzione 180° per parete o angolo
Il DM KNT S1N è un rilevatore di movimento/presenza KNX con tecnologia PIR di ultima generazione, per montaggio a parete (installazione angolare con accessorio DM ACC B1X). Si alimenta direttamente dal bus KNX. Configurabile come rilevatore di movimento, rilevatore di presenza, regolatore di luce costante o interruttore crepuscolare, con 6 canali di rilevamento indipendenti più 1 canale dedicato al controllo della luce costante.
Applicazioni
-
- Aree esterne di abitazioni, banchine di carico, garage
- Spazi esterni o semi-esterni
Caratteristiche principali
-
- 2 sensori PIR orientabili, con regolazione individuale della sensibilità su 3 livelli
- 6 canali di rilevamento movimento/presenza + 1 canale controllo luce costante
- Canali configurabili per: controllo illuminazione, controllo HVAC, monitoraggio movimento
- Funzione Master/Slave per estendere la copertura tramite bus
- Modalità operativa Automatica o Semi-Automatica
- Disattivazione individuale dei sensori PIR e del LED di rilevamento
- Sensori di temperatura e luminosità integrati, con trasmissione su bus
- Configurazione e messa in servizio tramite ETS
Specifiche tecniche complete
| Parametro | Valore |
|---|
| Alimentazione bus | KNX TP1, 21–32 Vdc SELV |
| Consumo bus | 15 mA |
| Canali | 6 + 1 (controllo luce costante) |
| Sensori PIR | 2, orientabili, 3 livelli di sensibilità individuali |
| Angolo di rilevamento | 180° |
| Area di copertura | 16 × 11 m |
| Altezza di montaggio consigliata | 2,5 m |
| Range luminosità (crepuscolare) | 5–2000 lux (disattivabile) |
| Tempo di rilevamento impostabile | 1 s – 65535 s (~18 h, da oggetto di comunicazione) |
| Temperatura operativa | -20...+55 °C |
| Grado di protezione | IP55 |
| Classe di isolamento | II |
| Programmazione | ETS5 o successivo |
| Avviamento | System Mode |
| Installazione | Parete o angolo (con accessorio DM ACC B1X) |
| Dimensioni | 80 × 48 × 80 mm |
| Peso | 136,2 g |
| Direttive | EMC 2014/30/UE, RoHS 2011/65/UE e 2015/863/UE |
| Normativa | KNX Standard 2.0, EN60669-1, 2-1 e 2-3 |
| EAN | 8422447018417 |
| Colore | Nero |
Funzioni avanzate
-
- Regolazione della luce costante su fino a 4 gruppi indipendenti, con configurazione punti giorno/notte
- Controllo manuale della dimmerazione con oggetti dedicati e timeout configurabile
- Invio di scene (0–63) per ciascun canale di rilevamento
- Controllo HVAC con 4 modalità: Comfort, Stand-by, Eco, Protezione
- Forzatura canale tramite oggetto 1 bit o 2 bit
- Blocco/sblocco canale con tempo di sblocco configurabile
- Funzione crepuscolare indipendente con doppia soglia di luminosità
Vantaggi
-
- Per installatori: dispositivo bus, nessun cablaggio di potenza; stesso database ETS condiviso con l\'intera famiglia DM KNT XXX
- Per progettisti: fino a 4 gruppi di regolazione costante della luce gestibili da un solo rilevatore
- Per system integrator: oggetti di comunicazione completi per l\'integrazione in logiche di automazione complesse
Integrazione con l\'ecosistema KNX
Il DM KNT S1N è conforme allo standard KNX 2.0 (EN60669-1, 2-1 e 2-3) e alle direttive europee EMC e RoHS. Condivide il database ETS con l\'intera famiglia di rilevatori Dinuy KNT XXX.
Domande frequenti
Che differenza c\'è tra modalità rilevatore di movimento e rilevatore di presenza?
In modalità \"Controllo illuminazione\" (presenza) il canale considera anche la soglia di luminosità impostata; in modalità \"Monitoraggio movimento\" la luminosità viene ignorata.
Può essere installato in angolo?
Sì, con l\'accessorio DM ACC B1X (venduto separatamente).
Richiede un\'alimentazione separata?
No, si alimenta direttamente dal bus KNX (21–32 Vdc SELV).
È adatto per installazioni esterne?
Sì, grado di protezione IP55, temperatura operativa da -20 a +55 °C.
Che software di programmazione richiede?
ETS5 o versione successiva.
