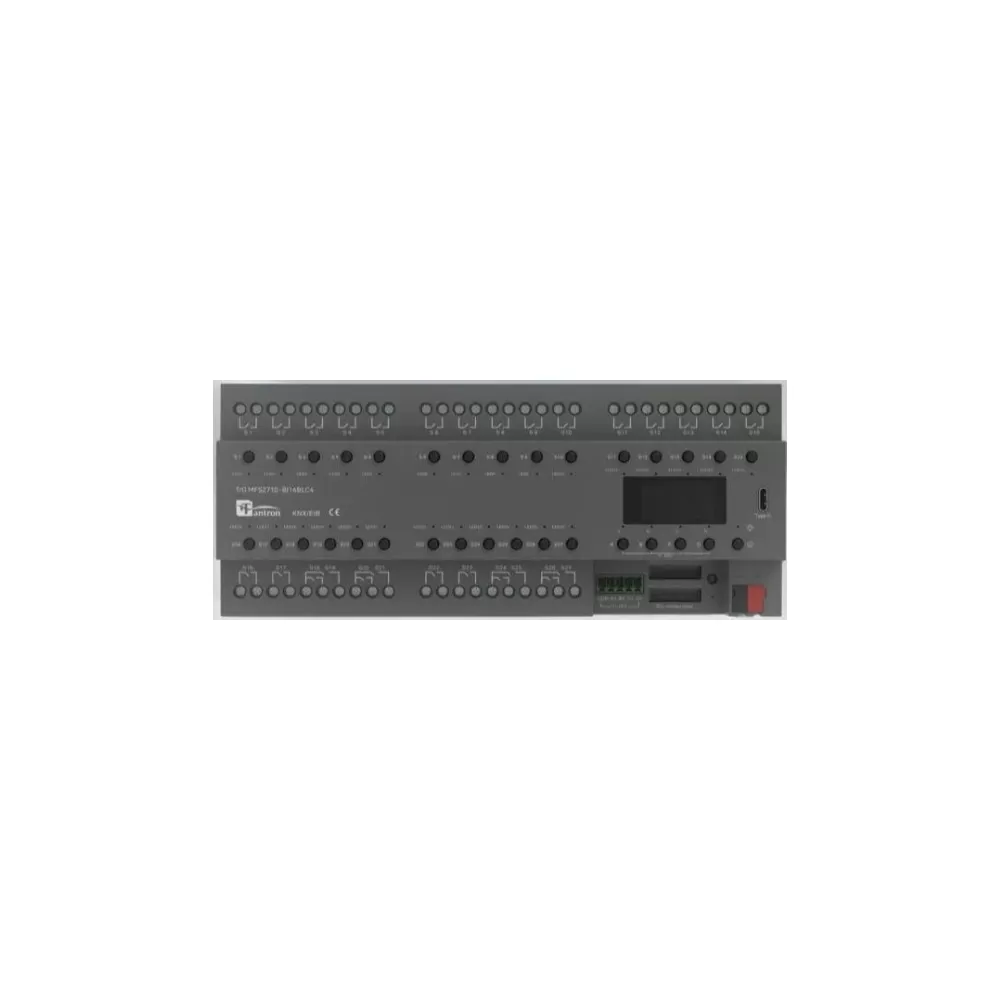

Il modulo KNX è una soluzione avanzata per la gestione di impianti domotici e building automation. Grazie alla sua versatilità, permette il controllo di illuminazione, tapparelle, fan coil e altri dispositivi elettrici.
Dispone di 27 relè da 16A, configurabili per commutazione, controllo tapparelle o gestione fan coil. Inoltre, è dotato di un’interfaccia 0-10V a 4 canali, ideale per dimmerazione o controllo analogico di dispositivi compatibili.
Per un’integrazione ancora più avanzata, il modulo include 16 ingressi binari, con la possibilità di utilizzare 4 canali aggiuntivi per il collegamento di sensori NTC, consentendo la rilevazione della temperatura per un controllo più preciso.
L’interfaccia utente con display LCD e controllo manuale garantisce un utilizzo intuitivo, permettendo la gestione diretta delle funzioni senza la necessità di un'interfaccia esterna. Inoltre, il modulo dispone di funzioni logiche integrate, rendendolo perfetto per l’automazione avanzata e scenari personalizzati.
L’aggiornamento firmware è semplificato grazie alla porta USB Type-C, che permette di mantenere il dispositivo sempre aggiornato con le ultime funzionalità.
Progettato per l’installazione su guida DIN, il modulo ha dimensioni compatte di 216 x 90 x 65 mm e un grado di protezione IP20, con un materiale ignifugo che garantisce sicurezza e affidabilità.
Il modulo è conforme agli standard KNX, assicurando un’integrazione completa con altri dispositivi domotici e un controllo centralizzato efficiente.
Grazie a queste caratteristiche, il modulo KNX è la scelta ideale per sistemi di automazione avanzati, garantendo flessibilità, efficienza energetica e controllo intelligente degli impianti.
Specifiche Tecniche del Modulo KNX "Controllo Multifunzione KNX 27 Canali"
Ecco una descrizione dettagliata delle caratteristiche del dispositivo controllo multifunzione KNX:
Alimentazione e Consumo
- Ingresso di alimentazione: AC 110-250V, 50Hz.
- Tensione operativa: 21-30V DC, fornita dal bus KNX
- Consumo di corrente: Max. 25mA dal bus KNX
- Consumo energetico: Max. 750mW.
Capacità di Uscita
- Attuatore 1-10V: Supporta fino a 100mA max (ideale per la regolazione dell’illuminazione).
- Attuatore di commutazione: Uscita 16A per canale, con una corrente di spunto fino a 370A (perfetto per carichi elevati).
Indicatori e Configurazione
- LED Rosso e Pulsante: Utilizzati per assegnare l’indirizzo fisico KNX.
- LED Verde: Indica il corretto funzionamento del dispositivo.
Condizioni Ambientali
- Temperatura di funzionamento: -10°C ~ +45°C.
- Temperatura di stoccaggio: -40°C ~ +55°C.
- Temperatura di trasporto: -25°C ~ +70°C.
Dimensioni
Il modulo Controllo Multifunzione KNX 27 Canali è progettato per essere utilizzato in impianti domotici basati su KNX, ideale per il controllo dell’illuminazione e di altri carichi elettrici.
