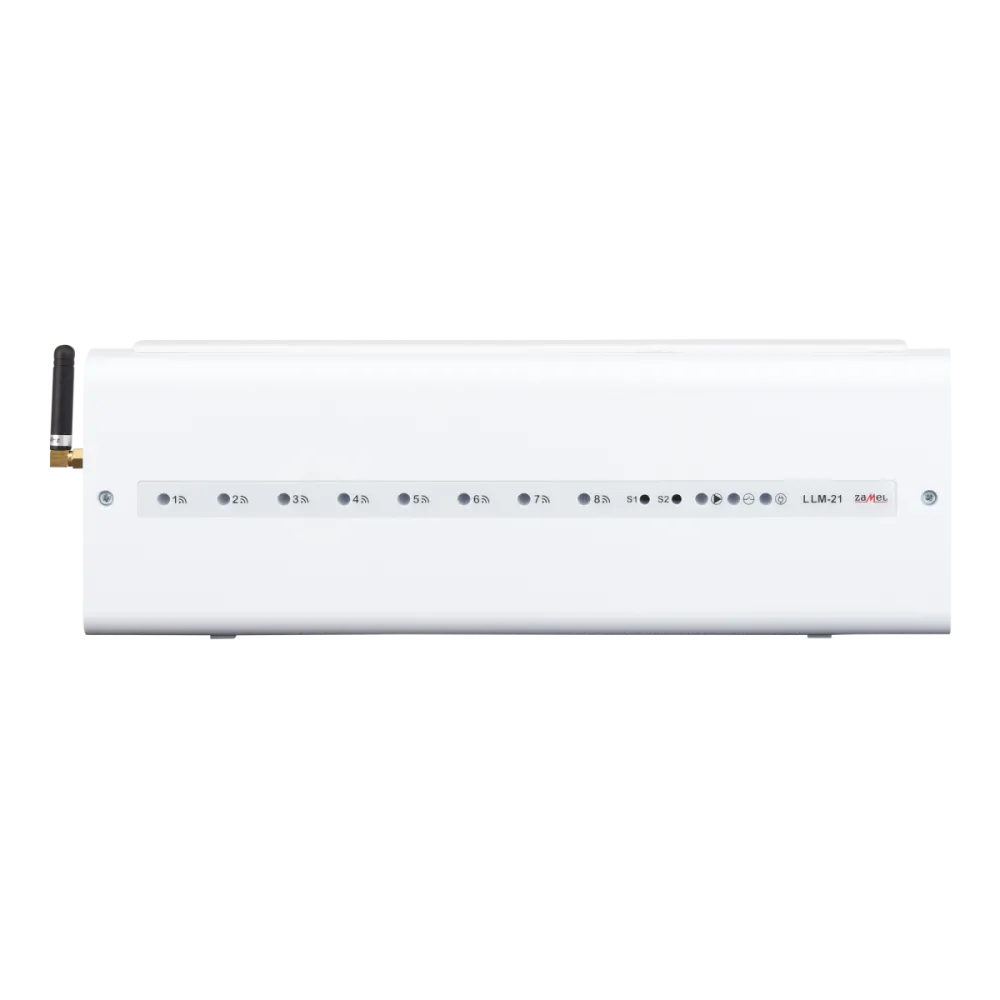

Riscaldamento Pavimento Radio Smart Home Zamel EXTA LIFE LLM-21 Bianca 8 Zone

LLM-21 — Pannello riscaldamento a pavimento radio per Smart Home EXTA LIFE

Il LLM-21 è il pannello di controllo radio per riscaldamento a pavimento del sistema Smart Home Zamel EXTA LIFE. Gestisce fino a 8 zone indipendenti di riscaldamento a pavimento, collegate via cavo agli attuatori e comandate in modalità wireless dai termoregolatori radio LBW o LPW. Oltre alla regolazione delle zone, il pannello controlla direttamente la pompa di circolazione e il dispositivo di riscaldamento (caldaia). Si installa tipicamente nel quadro termico o vicino alla distribuzione del riscaldamento a pavimento.

Il pannello riscaldamento LLM-21 comunica via RF 868,5 MHz con i termoregolatori wireless della serie LBW e LPW: ogni termoregolatore abbinato invia i comandi di accensione/spegnimento alla propria zona. 8 LED sul pannello indicano in tempo reale quale zona è attiva. Il LLM-21 include anche l'uscita NO per il collegamento wireless con il ricevitore LOT-21 posizionato in un luogo diverso, un meccanismo di ripetizione del segnale e agganci per installazione con fascette. La gestione completa avviene tramite app mobile EXTA LIFE con controller EFC-01.

Il LLM-21 è il cuore del sistema di riscaldamento a pavimento nella Smart Home Zamel EXTA LIFE. A differenza di un termostato tradizionale, il LLM-21 è un pannello di distribuzione intelligente: riceve i comandi wireless dai termoregolatori della serie LBW o LPW, e attiva fisicamente le valvole delle 8 zone di riscaldamento cablate. In parallelo, gestisce la pompa di circolazione e la caldaia con ritardi programmabili per l'avviamento e lo spegnimento — evitando il dannoso avvio a secco della pompa.

La comunicazione via RF 868,5 MHz con i termoregolatori è completamente wireless: ogni zona può avere il proprio termostato in qualsiasi punto della stanza, senza fili da passare nei muri. Gli 8 LED sul pannello mostrano in tempo reale quali zone sono attive. Se la caldaia o la pompa si trovano lontano dal pannello, è possibile collegare il LOT-21 via radio tramite l'uscita NO wireless del LLM-21, eliminando anche quel cablaggio.

Il connettore per antenna esterna ANT-01 permette di migliorare la ricezione in ambienti con pareti spesse o in installazioni in vano tecnico. I morsetti rimovibili semplificano il cablaggio degli attuatori delle zone. Gli agganci per fascette consentono di fissare il pannello anche senza scatola DIN.

Specifiche tecniche — LLM-21

Documentazione ufficiale

• 📄 Istruzioni LLM-21 (PDF)
