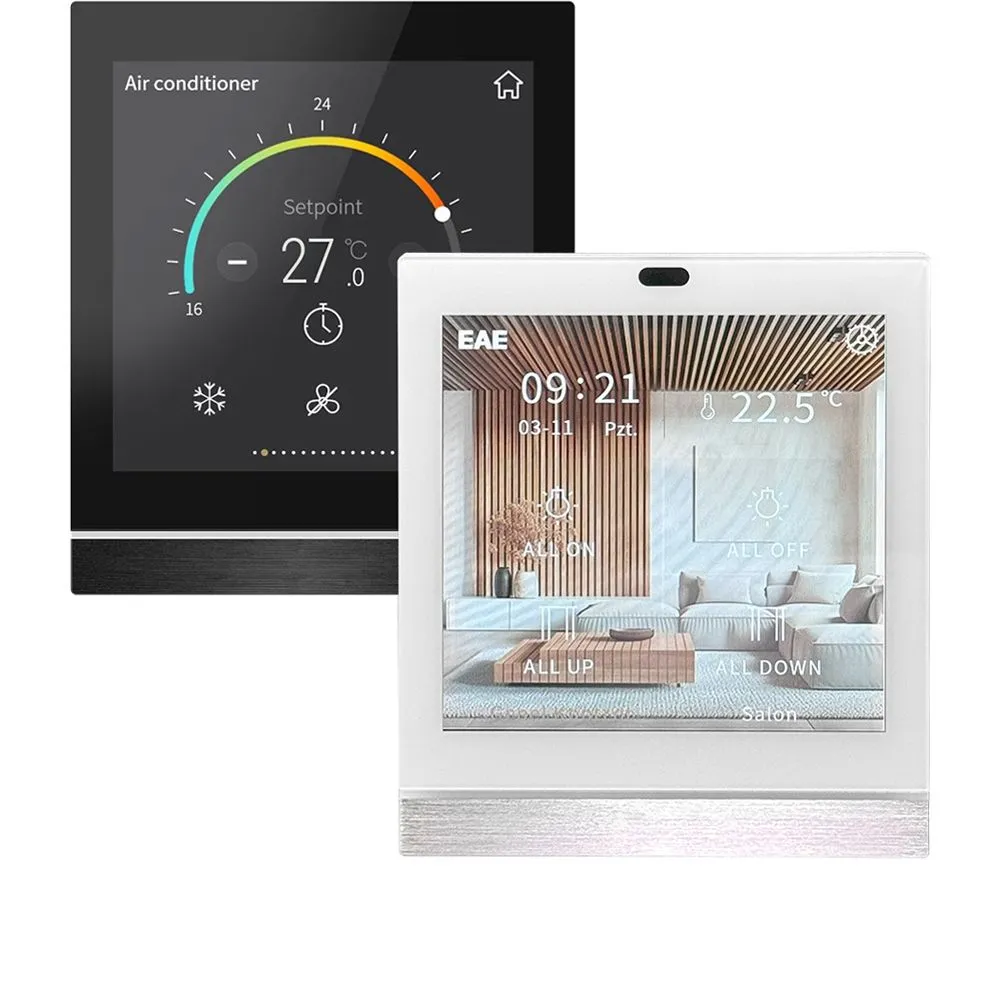

TD4 KNX 4\" Touch Display EAE - Pannello Touch da Incasso Multifunzione

Introduzione

\n

Il TD4-KNX di EAE Technology è un pannello touch da incasso 4\" nativo KNX, pensato per sostituire in un unico dispositivo compatto termostato, comandi luce, comandi tapparelle e pannello di controllo scenari. A differenza dei touch panel Android (es. Miola), il TD4 è un dispositivo KNX puro, configurabile interamente via ETS senza software di programmazione dedicato.

\n\n

Applicazioni

\n

Ideale per installazioni residenziali e terziarie dove si desidera un punto di comando a parete elegante e multifunzione, in sostituzione dei tradizionali termostati e comandi separati, con integrazione diretta nel progetto ETS dell\'impianto KNX.

\n\n

Caratteristiche principali

\n

• \n
• Schermo IPS 4\" capacitivo, risoluzione 480x480px\n
• Sensore di temperatura integrato e sensore di prossimità (risveglio schermo)\n
• Controllo termostato a 4 zone: aria condizionata, riscaldamento a pavimento, ventilazione\n
• Controllo RGB, RGBW, RGBCW e temperatura colore (Tunable White)\n
• Feedback tattile (vibrazione) e barra LED colorata configurabile\n
• Display qualità dell\'aria, umidità, data/ora, stato giorno/notte\n
• Protezione con password, screen saver e blocco touch\n
• Timer settimanale editabile direttamente su schermo\n

\n\n

Specifiche tecniche complete

\n

\n\n

Funzioni avanzate

\n

Controllo climatico: gestione fino a 4 zone termostato indipendenti per aria condizionata, riscaldamento a pavimento e sistema di ventilazione, con sensore di temperatura ambiente integrato.

\n

Illuminazione: switching, dimming, controllo RGB/RGBW/RGBCW e Tunable White con impostazione della temperatura colore, indicatore di stato commutazione.

\n

Logiche integrate: 8 funzioni logiche configurabili (AND, OR, XOR, gate forwarding, comparatore di soglia, conversione formato, funzione di ritardo, illuminazione a scala/staircase lighting), 8 funzioni orarie e 8 gruppi scena.

\n

Monitoraggio: display qualità dell\'aria (PM2.5, AQI, CO2, VOC), monitoraggio energetico (corrente, tensione, potenza, energia), visualizzazione temperatura e umidità, stato giorno/notte.

\n

Audio: funzione di controllo audio integrata nel pannello.

\n

Sicurezza e usabilità: protezione con password, screen saver configurabile, blocco touch, timer settimanale editabile direttamente su schermo, allarme, funzione di navigazione pagina principale.

\n\n

Software e integrazione

\n

Configurazione interamente tramite ETS (versione 5.7 o superiore), importando il file di progetto \".knxprod\" fornito dal costruttore — non è richiesto alcun software di programmazione esterno dedicato al pannello, a differenza dei touch panel basati su Android.

\n\n

Vantaggi per ruolo

\n

Per l\'installatore: montaggio in scatola standard 80/86mm, morsetti dedicati per bus KNX e alimentazione ausiliaria separati, indirizzo fisico di default noto (15.15.255) per una messa in servizio rapida.

\n

Per il progettista: un solo dispositivo compatto sostituisce termostato multi-zona, comandi luce/tapparelle e pannello scenari, semplificando lo schema d\'impianto e il numero di placche a parete.

\n

Per il system integrator: 937 oggetti di comunicazione e fino a 2000 indirizzi/assegnazioni disponibili per progetti complessi, con logiche integrate che riducono la necessità di moduli logici esterni.

\n\n

Perché scegliere il TD4-KNX

\n

Il TD4-KNX è indicato per chi cerca un pannello di controllo KNX nativo, compatto e completo, con particolare attenzione al comfort climatico multi-zona e al monitoraggio ambientale (qualità aria, energia), configurabile con gli stessi strumenti ETS già in uso per il resto dell\'impianto.

\n\n

FAQ tecniche

\n

Il TD4 richiede un\'alimentazione separata dal bus KNX?
Sì, oltre alla tensione di bus KNX (21-30V DC) è necessaria un\'alimentazione ausiliaria 24-30V DC per il funzionamento del pannello.

\n

Quante zone termostato posso controllare con un solo pannello?
Fino a 4 zone indipendenti, per climatizzazione, riscaldamento a pavimento e ventilazione.

\n

È compatibile con strisce LED RGBW o RGBCW?
Sì, il pannello supporta il controllo RGB, RGBW, RGBCW e la regolazione della temperatura colore (Tunable White).

\n

Che versione di ETS è richiesta?
ETS5 o versione superiore, con importazione del file .knxprod fornito da EAE Technology.

\n

Il pannello può funzionare come modulo logico?
Sì, integra 8 funzioni logiche configurabili (AND, OR, XOR, soglia, ritardo, ecc.) utilizzabili anche senza controller esterni dedicati.

\n

Qual è l\'indirizzo fisico di default all\'apertura della confezione?
15.15.255, da riprogrammare in fase di messa in servizio tramite ETS.
