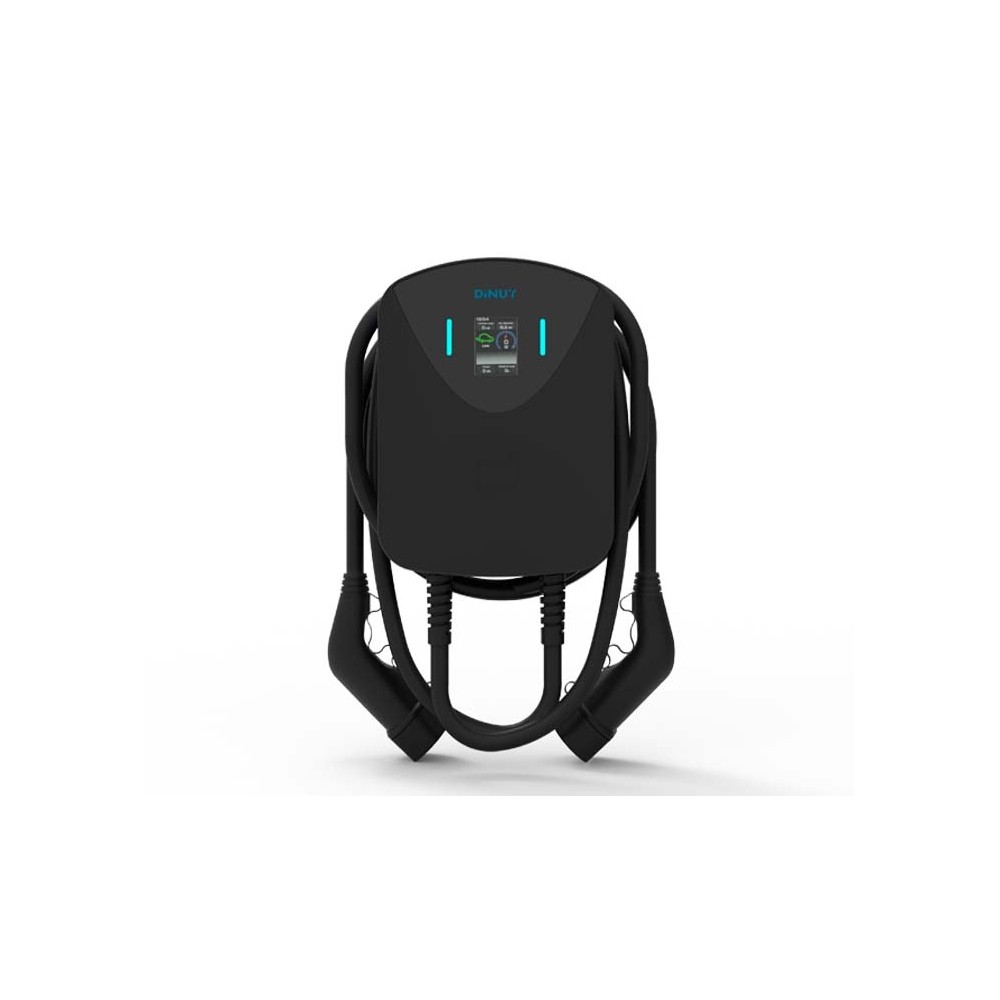

Caricatore Veicoli Elettrici KNX Dinuy VE 742 M10 7,4 kW 2 Uscite Cavo 10m

Caricatore KNX monofase 7,4 kW a 2 uscite con cavo

Il VE 742 M10 è un caricatore KNX per veicoli elettrici monofase, potenza massima 7,4 kW, con 2 uscite con cavo Type 2 integrato da 10 m. Progettato per la ricarica sicura ed efficiente in ambito residenziale (condomini, abitazioni unifamiliari, box privati e condivisi) e terziario (uffici, hotel, ospedali, scuole, centri commerciali).

Display TFT a colori da 2,8\" con tecnologia LED di ultima generazione per la visualizzazione dello stato del caricatore e del processo di ricarica. Gestione e supervisione della ricarica tramite app DINUY-eMobility, con controllo locale e remoto, programmazione delle sessioni di ricarica, storico e monitoraggio in tempo reale. Connettività completa via Bluetooth, Wi-Fi ed Ethernet per il collegamento alla piattaforma Cloud.

Lettore RFID per l\'identificazione dell\'utente e l\'attivazione dell\'uscita (4 card incluse). Standard KNX per l\'integrazione in impianti di home e building automation, con gestione e visualizzazione da un display KNX standard; consente inoltre l\'integrazione della gestione del caricatore e del bilanciamento del carico in un punto di controllo centrale (es. reception di un hotel, portineria).

⚠️ Nota installativa obbligatoria — protezioni a monte non incluse

Questo modello non integra le protezioni elettriche richieste dalla norma spagnola ITC-BT-52 (REBT) per i punti di ricarica veicoli elettrici. Trattandosi di un caricatore a 2 uscite, l\'installazione deve prevedere due linee di alimentazione distinte, ciascuna con le proprie protezioni, una per ciascuna uscita/presa, per la conformità normativa. Ogni linea deve includere:

• Protezione contro sovraccarichi e cortocircuiti da 40A, curva C
• Differenziale di classe A da 40A
• Protezione contro le sovratensioni transitorie e permanenti

Applicazioni

• Ricarica veicoli elettrici in ambito residenziale, condominiale e terziario
• Impianti KNX con gestione centralizzata della ricarica e bilanciamento del carico

Funzionalità avanzate (da manuale ETS)

• Bilanciamento dinamico del carico: il caricatore regola automaticamente la potenza di ricarica in base al consumo rilevato da un contatore di energia esterno (via KNX) o, nei modelli con protezioni, da una pinza amperometrica fornita in dotazione. È possibile bilanciare fino a 6 caricatori in configurazione master-slave, con ordine di priorità EVSE1→EVSE6: in caso di potenza insufficiente, i caricatori a priorità più bassa vengono scollegati in sequenza (partendo da EVSE6).
• Compatibilità OCPP: modalità OCPP attivabile per il controllo tramite operatori di pagamento; se attiva, lo stato resta comunque monitorabile via bus KNX, ma le sezioni ETS relative a tempo di sessione, installazione, limiti e bilanciamento dinamico non sono configurabili.
• Gestione RFID: possibilità di aggiungere o cancellare tramite oggetti di comunicazione KNX le card RFID autorizzate all\'attivazione della ricarica.
• Fail-safe: funzione opzionale che attiva azioni preimpostate in caso di perdita di segnale o interruzione di alimentazione del bus KNX, dopo un tempo di attesa configurabile.
• Configurazione per singolo connettore (modelli a 2 uscite): limite di potenza attiva impostabile per ciascun connettore; se un solo connettore è in uso riceve il 100% della potenza disponibile, se entrambi sono attivi la potenza viene divisa al 50% per ciascuno (l\'eventuale surplus non utilizzato da un connettore non viene trasferito all\'altro).

Configurazione bifase (solo VE 742)

Il modello a 2 uscite monofase dispone di una morsettiera a 5 poli che consente due modalità di installazione, impostabili in fase di cablaggio:

• Configurazione 14,8 kW (bifase): le due uscite sono alimentate da due fasi diverse (fase 1, fase 2, neutro e terra), lasciando il quinto polo libero (collegato internamente al primo) — ogni uscita può erogare fino a 7,4 kW contemporaneamente, per un totale di 14,8 kW, disabilitando il bilanciamento tra le due uscite.
• Configurazione 7,4 kW (monofase): il quinto polo viene ponticellato con la fase 2 tramite jumper, in modo che entrambe le uscite (A e B) siano alimentate dalla stessa fase disponibile; in questo caso resta attivo il bilanciamento 50/50 tra le due uscite quando entrambe sono in uso.

Fonte: manuale ETS ufficiale Dinuy, sezione \"Dynamic Load Balancing\".

Caratteristiche principali

• Monofase, potenza massima 7,4 kW
• 2 uscite con cavo Type 2 integrato da 10 m
• Display TFT a colori 2,8\", lettore RFID (4 card incluse)
• Connettività RFID, Bluetooth 5, Wi-Fi 2,4 GHz, Ethernet, OCPP 1.6, KNX
• Involucro in acciaio, IP54, IK10, per installazione a parete interno/esterno
• Programmazione delle modalità e degli orari di ricarica per ottimizzare i consumi energetici
• Garanzia fino a 5 anni

Specifiche tecniche complete

Integrazione con l\'ecosistema KNX

Il VE 742 M10 fa parte della gamma di caricatori Dinuy VE, sviluppata in collaborazione con Versa Design, unica gamma sul mercato con protocollo KNX integrato di serie su tutti i modelli e connettività completa (Bluetooth, Wi-Fi, Ethernet, RFID, OCPP).

Domande frequenti

Che differenza c\'è tra i modelli con cavo e con presa?
I modelli con cavo (M05/M10) integrano un cavo Type 2 da 5 o 10 metri; i modelli con presa (S00) dispongono di una presa Type 2 a cui collegare il proprio cavo di ricarica.

Posso gestire più caricatori con bilanciamento del carico?
Sì, tramite il protocollo KNX e (nei modelli con protezioni) la pinza amperometrica fornita in dotazione, per il bilanciamento dinamico in base alla potenza disponibile o contrattuale.

Che software di programmazione richiede l\'integrazione KNX?
ETS, tramite il programma applicativo ETS ufficiale Dinuy per la gamma VE Charger.
