Attuatore di Commutazione KNX Weinzierl IO 510.1 secure (2O) – 2 Uscite Relè 230V/10A, KNX Data Security

Attuatore di commutazione compatto a 2 canali, alimentato dal bus KNX

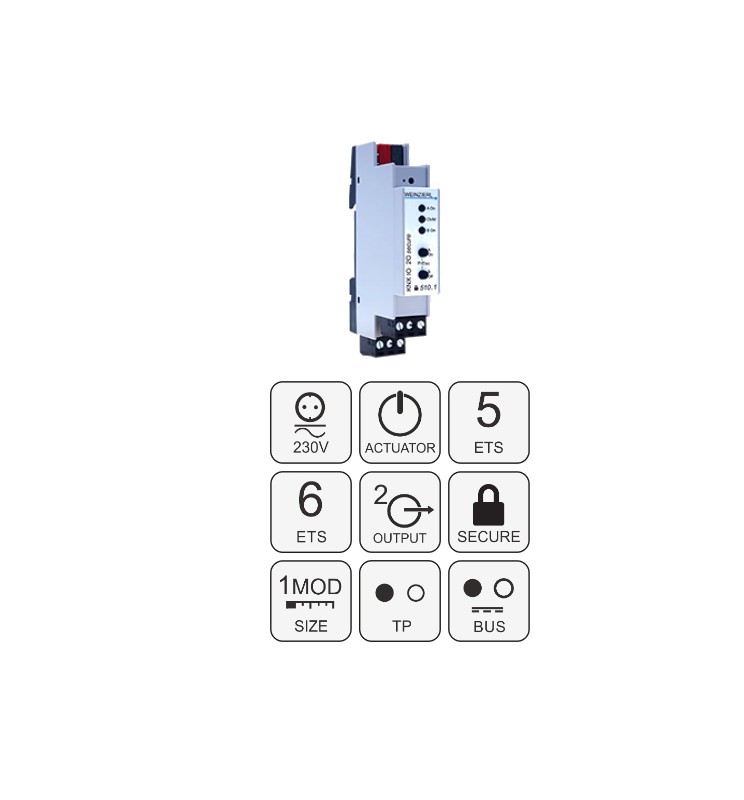

Il WEINZIERL KNX IO 510.1 secure (2O) (Art. 5444) è un attuatore di commutazione compatto per il bus KNX TP, con 2 uscite relè bistabili 230V/10A, alloggiato in un solo modulo DIN (18mm) grazie alla serie KNX Compact IO. Ogni canale è configurabile come uscita universale (con funzione scena), ritardo on/off, luce scale o valvola termoelettrica (PWM per servomotori termici). Il dispositivo è alimentato direttamente dal bus KNX, senza necessità di alimentatore esterno. Supporta KNX Data Security, pur potendo funzionare anche senza. È prodotto da Weinzierl Engineering GmbH (Burgkirchen an der Alz, Germania).

Applicazioni

• Commutazione di luci o altri carichi elettrici a 230V/10A in impianti residenziali e commerciali
• Implementazione di luce scale con pre-allarme configurabile
• Comando di valvole termoelettriche per riscaldamento a pavimento o radiatori tramite segnale PWM
• Applicazioni con funzione scena, ritardo on/off o blocco con oggetto priorità
• Quadri elettrici con spazio limitato, grazie all'ingombro di un solo modulo DIN e all'alimentazione diretta dal bus

Caratteristiche principali

• 2 uscite relè bistabili 230V/10A, ciascuna configurabile indipendentemente
• 4 funzioni selezionabili per canale: uscita universale (con funzione scena 1-64, apprendibile), ritardo on/off (retriggerabile), luce scale (con pre-allarme configurabile), valvola termoelettrica PWM (con protezione anti-blocco e protezione su assenza valore di controllo)
• Funzione blocco con oggetto priorità indipendente, per bloccare il canale senza impedire un comando manuale prioritario
• Comportamento configurabile su mancanza/ripristino tensione bus (nessuna reazione, accensione, spegnimento, stato precedente)
• Modalità automatica di rientro dall'operatività manuale, con timeout configurabile
• Funzione heartbeat: invio ciclico di un valore per segnalare che il dispositivo è operativo
• 2 tasti e 3 LED multicolore frontali per operatività manuale e visualizzazione stato dispositivo
• Fino a 16 funzioni indipendenti di timer o logica, concatenabili tra loro

Specifiche tecniche complete

Funzioni avanzate

4 modalità operative per canale

• Uscita universale: commutazione semplice, con funzione scena opzionale (1-64 scene, ciascuna configurabile come nessuna reazione, accensione, spegnimento o apprendibile via telegramma senza download ETS)
• Ritardo on/off: ritardo configurabile separatamente per accensione e spegnimento, con opzione retriggerabile
• Luce scale: tempo di spegnimento configurabile, con pre-allarme tramite breve interruzione prima dello spegnimento (utile per lampade LED con tempo di persistenza lungo) e opzione retriggerabile
• Valvola termoelettrica (PWM): mappatura di una posizione continua (0-100%) su un ciclo ON/OFF per servomotori termici usati per riscaldamento a pavimento o radiatori, con tempo di ciclo configurabile, limite massimo del valore di controllo, protezione anti-blocco (movimento periodico anti-calcificazione) e protezione su assenza prolungata di valore di controllo

Funzione blocco con oggetto priorità

• Blocco del canale attivabile su 1 o su 0, con comportamento configurabile all'attivazione (nessuna reazione, accensione, spegnimento) e alla disattivazione (nessuna reazione, accensione, spegnimento, stato precedente al blocco, stato senza considerare il blocco)
• Oggetto priorità separato, utilizzabile per comandare il canale indipendentemente dal blocco attivo — utile ad esempio per bloccare interruttori accessibili al pubblico durante eventi, pur mantenendo il controllo centralizzato tramite l'oggetto priorità

Fino a 16 funzioni timer/logica

• Timer (4 tipi): ritardo all'accensione, ritardo allo spegnimento, ritardo accensione/spegnimento, impulso (luce scale)
• Logica (6 porte + Inverter): AND, OR, XOR, NAND, NOR, XNOR, Inverter
• Le funzioni sono concatenabili collegando l'uscita di una all'ingresso della successiva tramite indirizzi di gruppo

Software e integrazione

• Programmazione tramite ETS 5.7 o superiore (Device Model System B); database ETS5/6 scaricabile dal sito Weinzierl o dal catalogo online ETS
• Messa in servizio sicura opzionale con certificato dispositivo e chiave FDSK stampata sul dispositivo (anche tramite QR code)
• Comunicazione di gruppo cifrata configurabile per singolo oggetto o automatica quando entrambi gli estremi supportano la cifratura

Vantaggi per installatori, progettisti e system integrator

• Installatori: nessun alimentatore ausiliario da cablare (dispositivo bus-powered), connettori a vite estraibili per cablaggio rapido, reset di fabbrica accessibile senza ETS
• Progettisti KNX: 2 canali relè 10A in 1 solo modulo DIN, con 4 funzioni selezionabili per canale (universale, ritardo, luce scale, valvola PWM) senza bisogno di prodotti dedicati diversi
• System integrator: KNX Data Security opzionale per impianti con requisiti di sicurezza variabili; 16 funzioni timer/logica integrate riducono la necessità di moduli logici separati
