Attuatore di Commutazione KNX Weinzierl IO 511.1 secure (1O2I) – 1 Uscita Relè 230V/16A + 2 Ingressi, Sostituto Relè a Impulsi

Attuatore di commutazione compatto, sostituto diretto di relè a impulsi tradizionale

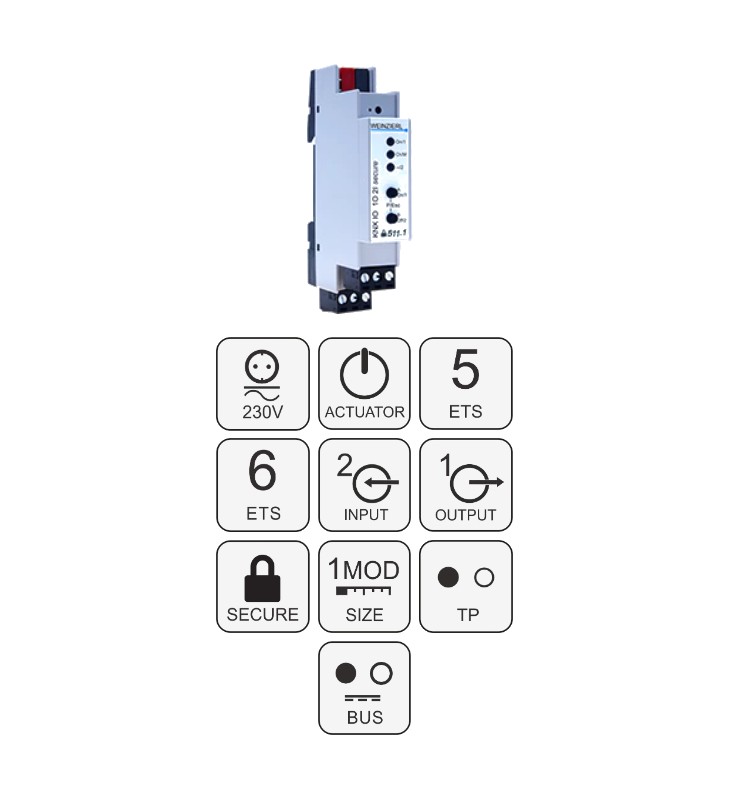

Il WEINZIERL KNX IO 511.1 secure (1O2I) (Art. 5327) è un attuatore di commutazione compatto per il bus KNX TP, con 1 uscita relè bistabile 230V/16A e 2 ingressi binari, alloggiato in un solo modulo DIN (18mm) grazie alla serie KNX Compact IO. Nella configurazione di fabbrica, l'attuatore combinato con l'ingresso B1 funziona come sostituto diretto di un tradizionale relè a impulsi (Stromstoßschalter): può quindi rimpiazzare un relè a impulsi esistente riutilizzando il cablaggio già presente, senza bisogno di alcuna programmazione, per poi essere successivamente integrato nell'impianto KNX con tutta la sua flessibilità. Il dispositivo è alimentato direttamente dal bus KNX. Supporta KNX Data Security, pur potendo funzionare anche senza. È prodotto da Weinzierl Engineering GmbH (Burgkirchen an der Alz, Germania).

Applicazioni

• Sostituzione di relè a impulsi tradizionali con un attuatore KNX, mantenendo il cablaggio esistente e senza necessità di riprogrammare l'impianto elettrico
• Commutazione di luci o altri carichi elettrici a 230V/16A
• Comando locale tramite pulsanti o interruttori convenzionali collegati ai 2 ingressi 12-230V
• Implementazione di luce scale, funzione scena, ritardo on/off o comando di valvole termoelettriche
• Quadri elettrici con spazio limitato, grazie all'ingombro di un solo modulo DIN e all'alimentazione diretta dal bus

Caratteristiche principali

• Configurazione di fabbrica come sostituto di relè a impulsi: l'ingresso B1 è collegato internamente all'uscita (funzione toggle) e l'ingresso B2 è configurato per il rilevamento del passaggio per lo zero della tensione di rete (zero crossing), a tutela dei contatti relè con carichi capacitivi (alimentatori switching, lampade LED) — funzione disponibile anche senza programmazione ETS, purché il dispositivo sia alimentato dal bus KNX
• Uscita relè configurabile anche come attuatore universale con funzione scena, ritardo on/off (retriggerabile), luce scale o valvola termoelettrica PWM
• 2 ingressi binari 12-230V AC/DC, configurabili indipendentemente per switching, dimming, tapparella, invio valore, scena o contatore impulsi, se non utilizzati nella configurazione di fabbrica come sostituto relè a impulsi
• Funzione blocco con oggetto priorità indipendente
• 2 tasti e 3 LED multicolore frontali per operatività manuale e visualizzazione stato dispositivo
• Fino a 16 funzioni indipendenti di timer o logica, concatenabili tra loro

Specifiche tecniche complete

Nota metodologica: in questa sessione di ricerca è stato possibile consultare la pagina prodotto EN, il datasheet DE e il manuale DE del 511.1 secure, oltre al manuale EN del modello predecessore non-secure KNX IO 511 (1O2I), che condivide la stessa piattaforma funzionale (attuatore universale, scena, ritardo on/off, luce scale, valvola PWM, funzione toggle come sostituto relè a impulsi, funzioni logiche). Alcuni dettagli parametrici (es. ETS richiesta minima, elenco completo funzioni timer) sono quindi desunti dal manuale del modello base per coerenza di piattaforma, non da un manuale EN dedicato al 511.1 reperito direttamente in questa sessione. Nessuna discrepanza è stata rilevata tra le fonti disponibili.

Funzioni avanzate

Sostituto diretto di relè a impulsi (Stromstoßschalter)

• Nella configurazione di fabbrica, l'ingresso B1 è collegato internamente all'attuatore e ne inverte lo stato (funzione toggle) ad ogni pressione, replicando il comportamento di un tradizionale relè a impulsi
• L'ingresso B2, se collegato alla fase di rete (L), abilita il rilevamento del passaggio per lo zero della tensione, così che la commutazione avvenga in corrispondenza dello zero crossing — funzione particolarmente utile con carichi capacitivi (alimentatori switching, lampade LED), che riduce l'usura dei contatti relè e ne prolunga la vita utile; se B2 non è collegato, la commutazione avviene senza questo accorgimento
• Questa configurazione funziona senza alcuna programmazione ETS, a condizione che il dispositivo sia alimentato dal bus KNX; il dispositivo può essere successivamente programmato e integrato nel sistema KNX con la piena flessibilità delle altre funzioni

Funzioni canale uscita programmabili

• Uscita universale: commutazione semplice, con funzione scena opzionale apprendibile via telegramma senza download ETS
• Ritardo on/off: ritardo configurabile separatamente per accensione e spegnimento, con opzione retriggerabile
• Luce scale: tempo di spegnimento configurabile, con gestione della reazione a un eventuale telegramma OFF durante il conteggio
• Valvola termoelettrica (PWM): limite massimo del valore di controllo configurabile, per servomotori termici usati per riscaldamento a pavimento o radiatori

Fino a 16 funzioni timer/logica

• Le stesse 16 funzioni indipendenti (timer e porte logiche) presenti sugli altri attuatori della famiglia Weinzierl KNX Compact IO, concatenabili tramite indirizzi di gruppo

Software e integrazione

• Programmazione tramite ETS 4.2 o superiore (Device Model System B); database ETS4/5 scaricabile dal sito Weinzierl
• Messa in servizio sicura opzionale con certificato dispositivo e chiave FDSK stampata sul dispositivo
• Comunicazione di gruppo cifrata configurabile per singolo oggetto, se KNX Data Security è attivata

Vantaggi per installatori, progettisti e system integrator

• Installatori: sostituzione diretta di un relè a impulsi esistente senza dover riconfigurare il cablaggio, operatività immediata senza programmazione; nessun alimentatore ausiliario da cablare (dispositivo bus-powered)
• Progettisti KNX: soluzione compatta (1 modulo DIN) per aggiungere progressivamente punti di comando KNX in impianti esistenti con relè a impulsi, con percorso di migrazione graduale verso la piena integrazione bus
• System integrator: KNX Data Security opzionale, 16 funzioni timer/logica integrate per scenari complessi senza componenti esterni
