Ingresso Binario KNX Weinzierl IO 410.1 secure – 4 Canali 12-230V, Switching/Dimming/Tapparella/Colore/Scena

Interfaccia binaria compatta a 4 canali per pulsanti e contatti convenzionali

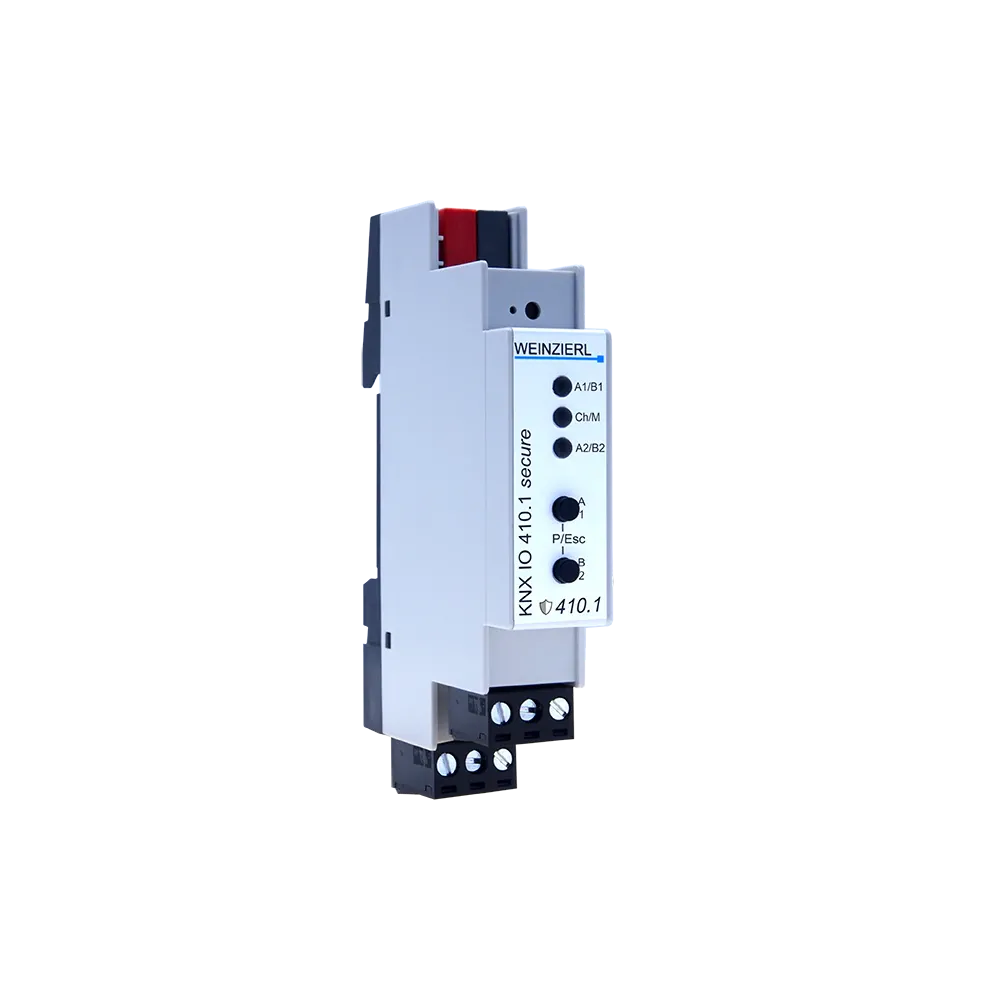

Il WEINZIERL KNX IO 410.1 secure (Art. 5513) è un ingresso binario compatto per il bus KNX TP, con 4 canali indipendenti collegabili a pulsanti o interruttori convenzionali con tensione esterna 12-230V. Alloggiato in un solo modulo DIN (18mm) grazie alla serie KNX Compact IO, offre funzioni estese per switching, dimming, comando tapparelle, invio di valori, controllo colore, scene e contatori (impulsi o tempo di funzionamento). Il dispositivo è alimentato direttamente dal bus KNX. Supporta KNX Data Security. È prodotto da Weinzierl Engineering GmbH (Burgkirchen an der Alz, Germania).

Applicazioni

• Integrazione di pulsanti o interruttori tradizionali (anche già cablati) in un impianto KNX, con tensione di comando fino a 230V
• Comando di luci, dimmer, tapparelle o scene tramite pulsantiere convenzionali
• Monitoraggio di contatti finestra/porta tramite funzione "state query"
• Conteggio impulsi per contatori di energia (es. interfacce S0) o misurazione di grandezze con velocità di variazione (es. anemometri)
• Attivazione di sequenze multiple (fino a 4 sequencer, 8 uscite ciascuno) da un singolo comando, ad esempio da un sensore di presenza

Caratteristiche principali

• 4 ingressi indipendenti, ciascuno configurabile per: switching, dimming, tapparella, invio valore (percentuale, intero 1/2 byte, float, RGB, ASCII), controllo colore (RGB/RGBW), scena, contatore impulsi o contatore tempo di funzionamento
• Funzione "state query" automatica per il monitoraggio di contatti (es. finestre), con invio ciclico configurabile del valore
• Numerosi profili di comando per la funzione tapparella (standard KNX, invertito, dead-man, con tempo di rotazione lamelle, ecc.)
• Fino a 8 posizioni scena o colore per ingresso, con scorrimento sequenziale a ogni pressione breve
• 4 sequence controller indipendenti (fino a 8 uscite ciascuno), per attivare più telegrammi di commutazione o valore da un singolo comando, anche con ritardo configurabile tra le uscite
• Funzione blocco con polarità configurabile per ciascun ingresso
• 2 tasti e 3 LED multicolore frontali per operatività manuale e visualizzazione stato dispositivo
• Fino a 16 funzioni indipendenti di timer, logica, confronto o calcolo, concatenabili tra loro

Specifiche tecniche complete

Funzioni avanzate

Funzioni per canale di ingresso

• Switching: fino a 2 oggetti indipendenti (a/b), comportamento configurabile su pressione/rilascio o corto/lungo; riconoscimento automatico della modalità "state query" per il monitoraggio di contatti come finestre
• Dimming: commutazione on/dim con pressione corta e dimmerazione relativa con pressione lunga, o comando a 1 pulsante con inversione automatica di direzione
• Tapparella: 10 profili di comando selezionabili (standard KNX, con tempo di rotazione, invertito, solo pressioni brevi, dead-man e varianti), per adattarsi a qualsiasi tipologia di pulsante o interruttore collegato
• Controllo colore: RGB o RGBW, tramite 3-4 oggetti separati (DPT 5.001) oppure oggetto combinato (DPT 232.600 o 251.600); fino a 8 posizioni colore richiamabili in sequenza
• Scena: fino a 8 posizioni scena (numeri 1-64) per ingresso, con scorrimento sequenziale, reset configurabile e azioni aggiuntive su pressione lunga/molto lunga
• Contatore impulsi: contatore scalato (per grandezze cumulative come energia) e/o contatore di velocità di variazione (per grandezze istantanee come potenza o velocità vento), con monitoraggio soglia configurabile
• Contatore tempo di funzionamento: misura la durata di attivazione del canale, con contatore commutazioni associato

Sequence controller

• 4 controller di sequenza indipendenti, ciascuno capace di inviare fino a 8 telegrammi di commutazione o valore in risposta a un singolo comando (oggetto binario o scena), con ritardo individuale configurabile per ciascuna uscita
• Utile per attivare più dispositivi contemporaneamente o in sequenza da un unico sensore, ad esempio un rilevatore di presenza che deve accendere più luci con ritardi differenziati

Fino a 16 funzioni timer/logica/confronto/calcolo

• Timer (4 tipi): ritardo all'accensione, ritardo allo spegnimento, ritardo accensione/spegnimento, impulso (luce scale)
• Logica (6 porte + Inverter): AND, OR, XOR, NAND, NOR, XNOR, Inverter, con numero di ingressi configurabile
• Confronto (3 tipi): A<B, A=B, A>B, su vari tipi di dato (DPT 5, 7, 9, 12, 14)
• Calcolo (3 tipi): media tra due ingressi, conversione valore (offset/fattore o soglia), limitazione valore (min/max)
• Le funzioni sono concatenabili collegando l'uscita di una all'ingresso della successiva tramite indirizzi di gruppo

Software e integrazione

• Programmazione tramite ETS 5.7 o superiore (Device Model System B); database ETS5/6 scaricabile dal sito Weinzierl o dal catalogo online ETS
• Messa in servizio sicura con certificato dispositivo e chiave FDSK stampata sul dispositivo (anche tramite QR code)

Vantaggi per installatori, progettisti e system integrator

• Installatori: nessun alimentatore ausiliario da cablare (dispositivo bus-powered), connettori a vite estraibili per cablaggio rapido, tensione di comando fino a 230V per riutilizzare pulsantiere e contatti esistenti
• Progettisti KNX: 4 ingressi versatili in 1 solo modulo DIN, con funzioni per ogni esigenza (switching, dimming, tapparella, colore, scena, contatori) senza bisogno di più prodotti dedicati
• System integrator: KNX Data Security integrata, sequence controller per scenari complessi e 16 funzioni timer/logica/confronto/calcolo interne riducono la necessità di moduli logici separati
