Attuatore Tapparelle KNX Weinzierl IO 520.1 secure – 1 Uscita Serranda + 2 Ingressi Binari, Calcolo Posizione

Attuatore serrande compatto con calcolo posizione e KNX Data Security

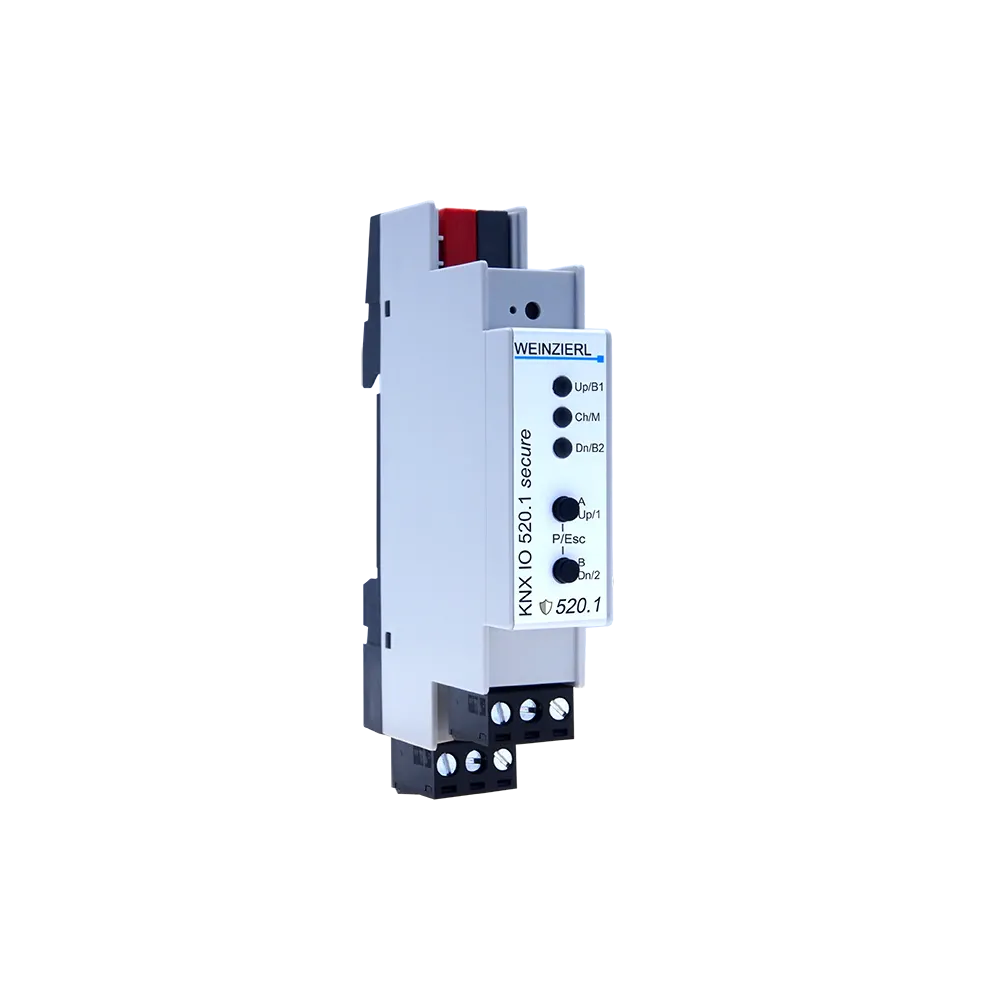

Il WEINZIERL KNX IO 520.1 secure (Art. 5515) è un attuatore compatto per il comando di tapparelle, serrande avvolgibili o infissi motorizzati, con 2 ingressi binari aggiuntivi, alloggiato in un solo modulo DIN (18mm) grazie alla serie KNX Compact IO. I contatti relè sono interbloccati elettricamente per evitare comandi contemporanei di salita e discesa. Nella configurazione di fabbrica, i 2 ingressi binari comandano direttamente il canale attuatore (salita/discesa); dopo la messa in servizio via ETS possono essere resi indipendenti e utilizzati per altre funzioni. Il dispositivo è alimentato direttamente dal bus KNX. Supporta KNX Data Security. È prodotto da Weinzierl Engineering GmbH (Burgkirchen an der Alz, Germania).

Applicazioni

• Comando di tapparelle, serrande avvolgibili, tende da sole o finestre motorizzate
• Impianti che richiedono il calcolo approssimativo della posizione (tapparelle con lamelle orientabili o serrande avvolgibili) senza feedback diretto dal motore
• Protezione da vento o pioggia tramite funzioni allarme dedicate, con priorità configurabile tra più eventi
• Comando locale tramite pulsanti o interruttori convenzionali collegati ai 2 ingressi 12-230V
• Quadri elettrici con spazio limitato, grazie all'ingombro di un solo modulo DIN

Caratteristiche principali

• Contatti relè interbloccati elettricamente per la sicurezza del motore collegato
• 3 modalità di posizione: senza calcolo, calcolo per tapparelle con lamelle, calcolo per serrande — con parametri dedicati per tempo di corsa su/giù e rapporto tra velocità massima e minima (per serrande con velocità non costante)
• Funzione scena (1-16, con strategia di posizionamento diretta o tramite endpoint) e modalità automatica per il controllo separato di posizione tapparella/lamelle
• Funzioni allarme (fino a 3, con priorità configurabile) e funzione blocco con oggetti priorità indipendenti, oltre alla funzione di arresto di emergenza con priorità massima
• Diagnostica via ETS senza lettura di oggetti di gruppo: stato/posizione attuatore, cicli di commutazione relè, stato ingressi
• 2 ingressi binari 12-230V, configurabili indipendentemente per switching, dimming, tapparella, invio valore, scena, contatore impulsi o contatore tempo di funzionamento, con numerosi profili di comando (standard KNX, invertito, dead-man, con tempo di rotazione lamelle, ecc.)
• 2 tasti e 3 LED multicolore frontali per operatività manuale e visualizzazione stato dispositivo
• Fino a 16 funzioni indipendenti di timer, logica, confronto o calcolo, concatenabili tra loro

Specifiche tecniche complete

Funzioni avanzate

Calcolo posizione e funzione scena

• Senza calcolo: comando diretto salita/discesa/stop, senza gestione di una posizione numerica
• Calcolo per tapparelle con lamelle: tempo di corsa completo su/giù + tempo per rotazione completa delle lamelle, con range posizione configurabile (0-100% o 50-100% per lamelle a 180°)
• Calcolo per serrande: tempo di corsa completo su/giù + rapporto tra velocità massima e minima, utile per motori che accelerano durante la salita per via del diametro variabile dell'avvolgimento
• Funzione scena: ogni scena (numero 1-64) può essere configurata come nessuna reazione, salita, discesa o — con calcolo posizione attivo — anche apprendibile (posizione corrente salvata come nuovo target) o valore fisso

Funzioni allarme, blocco ed emergenza

• Arresto di emergenza: priorità massima, interrompe immediatamente qualsiasi corsa in atto (anche durante allarme/blocco) e mette il dispositivo in stato di emergenza, uscibile inviando un valore all'oggetto di comando salita/discesa
• Fino a 3 funzioni allarme indipendenti con priorità configurabile: tipicamente per protezione da vento (priorità alta, es. apertura tapparelle) o pioggia (priorità più bassa, es. chiusura), con comportamento configurabile all'inizio e alla fine dell'allarme (nessuna reazione, salita, discesa, stato precedente, stato senza considerare la funzione)
• Funzione blocco con priorità: priorità inferiore all'allarme, con 5 oggetti dedicati (blocco, salita/discesa prioritaria, step/stop prioritario, posizione tapparella/lamelle prioritaria) per permettere override anche a blocco attivo — utile ad esempio per bloccare pulsanti accessibili al pubblico durante eventi

Fino a 16 funzioni timer/logica/confronto/calcolo

• Timer (4 tipi): ritardo all'accensione, ritardo allo spegnimento, ritardo accensione/spegnimento, impulso (luce scale)
• Logica (6 porte + Inverter): AND, OR, XOR, NAND, NOR, XNOR, Inverter, con numero di ingressi configurabile
• Confronto (3 tipi): A<B, A=B, A>B, su vari tipi di dato (DPT 5, 7, 9, 12, 14)
• Calcolo (3 tipi): media tra due ingressi, conversione valore (offset/fattore o soglia), limitazione valore (min/max)
• Le funzioni sono concatenabili collegando l'uscita di una all'ingresso della successiva tramite indirizzi di gruppo

Software e integrazione

• Programmazione tramite ETS 5 o superiore (Device Model System B); database ETS5/6 scaricabile dal sito Weinzierl o dal catalogo online ETS
• Controllo diretto del canale attuatore dall'area diagnostica ETS, senza necessità di download
• Messa in servizio sicura con certificato dispositivo e chiave FDSK stampata sul dispositivo (anche tramite QR code)

Vantaggi per installatori, progettisti e system integrator

• Installatori: nessun alimentatore ausiliario da cablare (dispositivo bus-powered), connettori a vite estraibili per cablaggio rapido, operatività manuale immediata tramite 2 tasti frontali
• Progettisti KNX: attuatore serranda + 2 ingressi in 1 solo modulo DIN, con calcolo posizione integrato senza necessità di feedback esterno dal motore
• System integrator: KNX Data Security integrata, gestione multilivello di allarmi e blocchi con priorità configurabile, 16 funzioni logiche/timer/confronto/calcolo per scenari complessi
