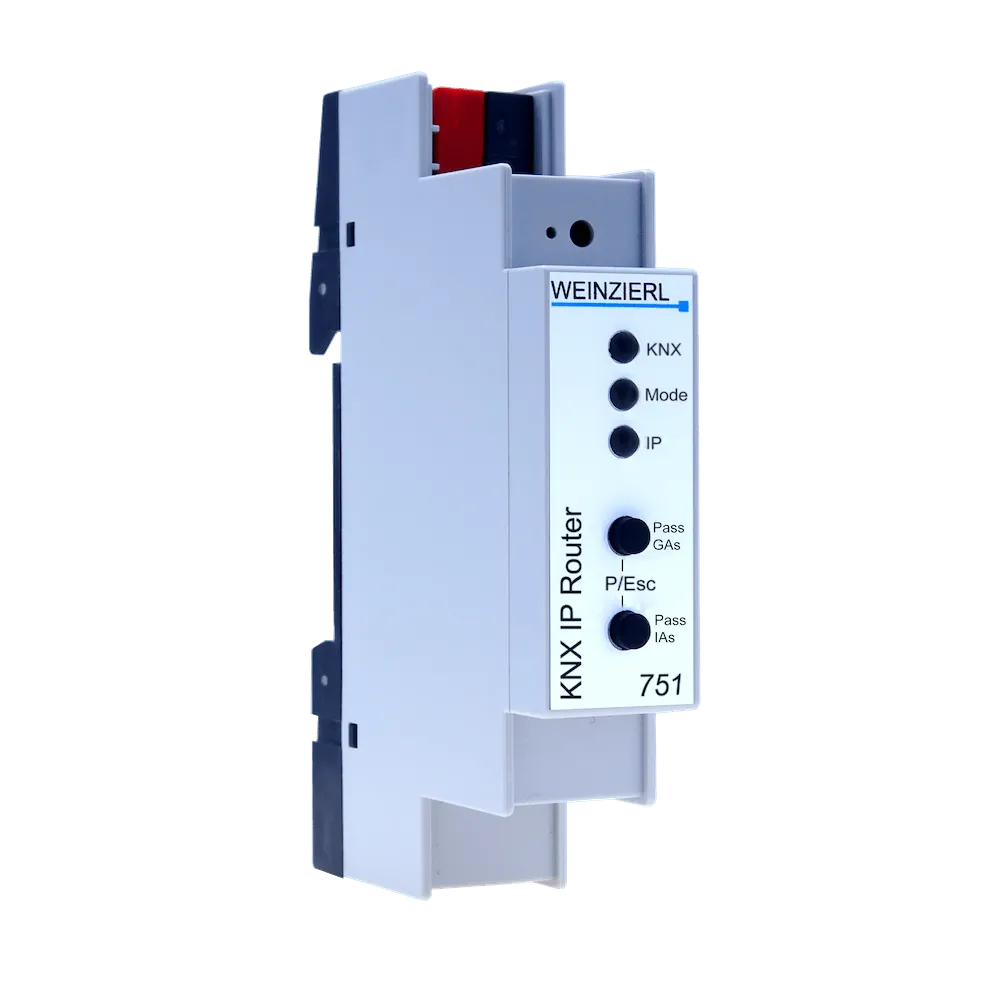

KNX IP Router 751 - Router IP/KNX compatto, bus powered, tabella filtri estesa
Il KNX IP Router 751 (Art. 5243) di Weinzierl Engineering è un router
compatto tra LAN/Ethernet e bus KNX, largo un solo modulo DIN (18 mm) e alimentato dal bus KNX.
Consente l'inoltro di telegrammi tra linee KNX TP diverse tramite LAN come backbone veloce,
sostituendo il classico accoppiatore di linea KNX TP. Funge anche da interfaccia per la
programmazione ETS via LAN. La tabella filtri estesa (gruppi principali 0–31, 8 kB) e il
buffer da 150 telegrammi garantiscono affidabilità e riduzione del carico di bus. È
compatibile a partire da ETS 3, rendendolo adatto anche per impianti esistenti.
Applicazioni
- Accoppiatore di linea o di area KNX con backbone IP (alternativa all'accoppiatore TP)
- Collegamento di linee KNX TP esistenti tramite rete LAN senza infrastruttura TP
aggiuntiva
- Interfaccia di programmazione ETS via LAN, anche da remoto via internet
- Impianti esistenti con ETS 3 o ETS 4 dove si vuole introdurre il backbone IP
Caratteristiche principali
- Router KNXnet/IP: inoltro telegrammi tra linee diverse tramite LAN come backbone veloce
- Tabella filtri estesa, gruppi principali 0–31 (8 kB), generata automaticamente da ETS
- Buffer 150 telegrammi (da IP a KNX)
- 5 connessioni KNXnet/IP Tunneling simultanee per accesso ETS o applicazioni di terzi
- 1 modulo DIN (18 mm), alimentazione dal bus KNX (~15 mA)
- 2 tasti (Pass GAs / Pass IAs) + tasto programmazione + 3 LED multicolore
- Compatibile ETS 3 / 4 / 5 / 6
Specifiche tecniche complete
| Parametro |
Valore verificato |
| Codice articolo | 5243 |
| EAN | 4260262772435 |
| Tipo dispositivo | Router IP/KNX compatto bus powered, con funzione interfaccia tunneling |
| Modello dispositivo KNX | 0x091A |
| Mezzo trasmissivo | IP / TP |
| KNX Security | Non supportato (vedere KNX IP Router 752 secure per la versione con security) |
| Long Frame | Discrepanza tra fonti: la pagina prodotto mostra il tag "Long Frame"; il datasheet EN riporta "Max. APDU length: 55" (valore standard). Discrepanza segnalata; verificare con Weinzierl in caso di utilizzo con KNX Data Security. |
| Max. APDU length | 55 (secondo datasheet EN) |
| Protocollo interfaccia | cEMI |
| Connessioni KNXnet/IP Tunneling simultanee | Fino a 5 |
| Tabella filtri | Estesa, gruppi principali 0–31 (8 kB) |
| Buffer telegrammi | 150 (da IP a KNX) |
| Ethernet | 10BaseT (10 Mbit/s); protocolli: ARP, ICMP, IGMP, UDP/IP, DHCP, Auto IP |
| Alimentazione | Dal bus KNX, circa 15 mA; nessuna alimentazione esterna richiesta |
| Connettori | Connettore bus KNX (RD/BK); presa LAN RJ-45 |
| Grado di protezione | IP20 (EN 60529) |
| Marcatura CE | Direttiva EMC 2014/30/UE; Direttiva RoHS 2011/65/UE; EN 63044-3:2018; EN 63044-5-1/5-2/5-3:2019; EN 61000-6-2:2019; EN 61000-6-3:2021; EN 63000:2018 |
| Temperatura ambiente di funzionamento | -5…+45°C |
| Temperatura ambiente non operativa | -25…+70°C |
| Umidità relativa | 5…93% (senza condensa) |
| Custodia | Plastica (PC) |
| Montaggio | Guida DIN (35 mm), larghezza 1 modulo (18 mm) |
| Peso | circa 40 g |
| Interfaccia utente | 2 tasti (Pass GAs / Pass IAs), 1 tasto programmazione KNX; 3 LED multicolore (KNX, Mode, IP), LED programmazione (rosso) |
| Compatibilità ETS | ETS 3 / ETS 4 / ETS 5 / ETS 6 (database separati per ETS 3 e ETS 4/5/6) |
| Ambito di installazione | Uso interno permanente, ambienti asciutti, all'interno di quadri o involucri con guida DIN |
Funzioni avanzate
Router KNXnet/IP (accoppiatore di linea o di area)
Il KNX IP Router 751 opera come accoppiatore di linea (indirizzo individuale x.y.0) o di area
(indirizzo x.0.0), usando la LAN come backbone veloce al posto del TP. La tabella filtri estesa
(8 kB, gruppi principali 0–31, generata da ETS) garantisce che solo i telegrammi necessari
vengano inoltrati, riducendo il carico di bus. Il buffer da 150 telegrammi gestisce le differenze
di velocità tra Ethernet (10 Mbit/s) e KNX TP (9,6 kbit/s).
Interfaccia KNXnet/IP Tunneling
Il dispositivo supporta fino a 5 connessioni KNXnet/IP Tunneling simultanee, ciascuna con un
proprio indirizzo individuale aggiuntivo configurabile via ETS (4.2 o superiore).
Bypass manuale dei filtri (modalità test)
I tasti Pass GAs e Pass IAs consentono di bypassare temporaneamente la tabella filtri durante
il commissioning, inoltrando tutti i telegrammi di gruppo e/o indirizzati individualmente senza
modificare la configurazione ETS. Lo stato è segnalato dal LED Mode.
Routing configurabile (KNX→IP e IP→KNX)
Per ciascuna direzione è configurabile separatamente: Block / Route / Filter per
telegrammi di gruppo (0–13 e 14–31), telegrammi indirizzati individualmente e
broadcast. Configurabili anche acknowledge e ripetizioni per i telegrammi verso KNX.
Software e integrazione
Configurabile tramite ETS 3, 4, 5 o 6, con database scaricabili
separatamente per ETS 3 e per ETS 4/5/6 dal sito Weinzierl. Programmazione possibile
via bus KNX (con interfaccia aggiuntiva), via KNXnet/IP tunneling o via KNXnet/IP routing.
Sono disponibili documentazioni ufficiali Weinzierl: "Remote Access with the ETS",
"KNX and IP" e "KNX over IP" (whitepaper).
Vantaggi per ruolo
Per l'installatore: formato ultra-compatto (1 modulo), alimentazione
dal bus senza cablaggio extra; compatibilità da ETS 3 per impianti legacy.
Per il system integrator / progettista KNX: backbone IP per impianti
multi-linea/multi-area senza infrastruttura TP aggiuntiva, con tabella filtri estesa fino
al gruppo principale 31.
Nota per impianti nuovi: per installazioni che richiedono KNX Security
(cifratura AES-128), valutare il modello successivo KNX IP Router 752 secure
(Art. 5249).
Domande frequenti
Qual è la differenza tra KNX IP Router 751 e KNX IP Router 752 secure?
Il 751 è la versione senza KNX Security, con Ethernet 10BaseT e 5 connessioni tunneling
(vs. 100BaseT e 8 connessioni del 752 secure); il 751 è compatibile da ETS 3, il 752
da ETS 5.7. Per nuove installazioni che richiedono sicurezza, preferire il 752 secure.
Richiede alimentazione esterna?
No, è alimentato esclusivamente dal bus KNX (~15 mA). Senza tensione di bus non funziona.
Quante connessioni di programmazione simultanee supporta?
Fino a 5 connessioni KNXnet/IP Tunneling simultanee, ciascuna con indirizzo individuale
configurabile via ETS.
Il dispositivo è compatibile con ETS 3?
Sì, è compatibile con ETS 3, 4, 5 e 6; sono disponibili database separati per
ETS 3 e per ETS 4/5/6.
