Alimentatore KNX 640mA su guida DIN con drossel integrata

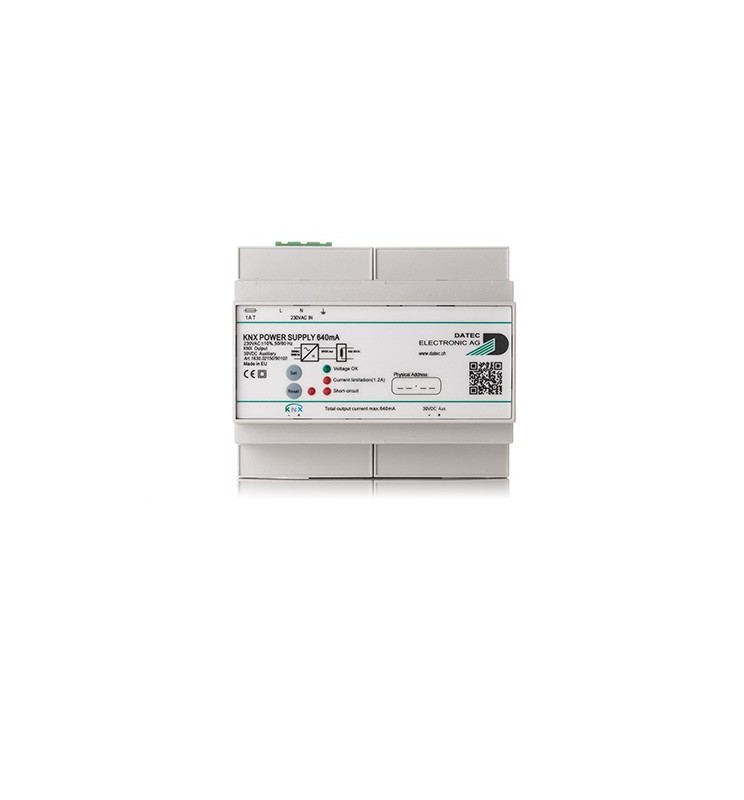

Il DATEC KNX POWER SUPPLY 640mA (Art. 1630.02150/90100) è un alimentatore KNX su guida DIN a 35mm per l'alimentazione diretta di una linea KNX, con drossel integrata. Un'uscita ausiliaria a 30VDC è disponibile per carichi aggiuntivi come display o ingressi binari. La corrente totale (uscita KNX + uscita ausiliaria) è limitata internamente a circa 1,2A. Il dispositivo è protetto contro i cortocircuiti e dispone di una protezione sovrattensione KNX a 3 stadi. È prodotto da DATEC Electronic AG (Basilea, Svizzera).
Applicazioni
- Alimentazione di linee KNX in impianti residenziali, commerciali e industriali di medie-grandi dimensioni
- Alimentazione di carichi ausiliari 30VDC (display, ingressi binari, ecc.) sulla stessa linea KNX
- Installazioni su quadro elettrico con guida DIN 35mm
Caratteristiche principali
- Drossel KNX integrata nel dispositivo
- Ingresso 230VAC, 50Hz, protetto da fusibile 1A T sostituibile
- Uscita KNX: 29VDC (dopo la drossel integrata)
- Uscita ausiliaria: 30VDC (prima della drossel)
- Limitazione interna della corrente totale a circa 1,2A (al superamento, la tensione cala)
- Protezione contro sovratensione di uscita
- Circuito di reset con pulsante Set/Reset sul pannello frontale
- 4 LED di diagnostica sul frontale: Tensione OK, Limitazione corrente, Cortocircuito, Reset
- Protezione sovrattensione KNX a 3 stadi
Specifiche tecniche complete
| Parametro | Valore verificato |
|---|
| Codice prodotto | 1630.02150/90100 |
| Corrente di uscita KNX nominale | 640mA |
| Limite corrente totale (KNX + ausiliaria) | Circa 1,2A (al superamento la tensione si riduce) |
| Uscita KNX | 29VDC (dopo la drossel integrata) |
| Uscita ausiliaria | 30VDC (prima della drossel) |
| Ingresso | 230VAC, 50Hz |
| Fusibile | Subminiatura 8,5mm, 1A T (ritardato), 250VAC, IEC 60127-3, sostituibile |
| Efficienza | 85% |
| Standard KNX | V1.0 — componenti base e soluzioni standardizzate |
| Montaggio | Guida DIN 35mm |
| Dimensioni | 106mm (6 unità modulari) × 110 × 60mm |
| Peso | 300g |
| Materiale custodia | Policarbonato autoestinguente UL94-V0 |
| Grado di protezione | IP20 |
| Temperatura operativa | -5°C ... +45°C |
| Terminali lato rete | Morsetti a vite innestabili, 15A 500V, 2,5mm² (14AWG), apertura 2,8×3,1mm, vite M3, coppia max 0,5Nm |
| Terminali lato bassa tensione | Morsetti a vite innestabili, 8A 160V, 1,5mm² (16AWG), apertura 1,8×2,6mm, vite M2, coppia max 0,25Nm |
| Protezione sovrattensione | 3 stadi KNX |
| EMC | EN 61000-4-2, -4-3, -4-4, -4-5, EN 55022-B, EN 61000-4-11 |
| Database KNX | File .knxprod disponibile per il download |
| Manuale tecnico separato | Non disponibile — solo Datasheet pubblicato sulla pagina prodotto ufficiale |
Vantaggi per installatori, progettisti e system integrator
- Installatori: 4 LED di diagnostica sul frontale per diagnosi rapida in fase di installazione e manutenzione (tensione, limitazione corrente, cortocircuito, reset); pulsante Set/Reset accessibile sul frontale
- Progettisti KNX: drossel integrata e protezione sovrattensione 3 stadi eliminano la necessità di componenti aggiuntivi esterni; uscita ausiliaria 30VDC per alimentare display e ingressi binari direttamente dalla stessa unità
- System integrator: adatta a linee KNX di medie-grandi dimensioni (edifici commerciali, hotel, impianti residenziali complessi)
Integrazione nell'ecosistema KNX
Il dispositivo è conforme allo standard KNX V1.0 (EN 50090), ampiamente adottato in Italia e nell'Unione Europea per la building automation residenziale, commerciale e industriale. Alimenta direttamente la linea KNX garantendo la tensione di 29VDC necessaria al funzionamento di tutti i dispositivi KNX collegati.
FAQ tecniche
Qual è la corrente massima disponibile per la linea KNX?
640mA, con un limite totale (KNX + uscita ausiliaria) di circa 1,2A.
A cosa serve l'uscita ausiliaria 30VDC?
È un'uscita di potenza aggiuntiva (prelevata prima della drossel integrata) per alimentare carichi come display, ingressi binari e altri dispositivi che richiedono alimentazione esterna sulla stessa linea.
Il fusibile è sostituibile in campo?
Sì, è un fusibile subminiaturo 8,5mm, 1A T (ritardato), 250VAC, conforme IEC 60127-3, sostituibile dall'installatore.
Qual è la differenza rispetto alle versioni 320mA e 160mA?
La versione 640mA alimenta linee KNX più popolate (corrente totale max ~1,2A, 6 unità modulari DIN); le versioni 320mA (~0,7A, 5UM) e 160mA (~0,35A, 4UM) sono fisicamente più compatte e adatte a linee KNX più piccole o secondarie.
