Gateway Attuatore KNX/DALI DATEC 1630.04140/70100 – 8 Canali per Controsoffitto

Gateway/attuatore KNX/DALI a 8 canali per controllo illuminazione decentralizzato

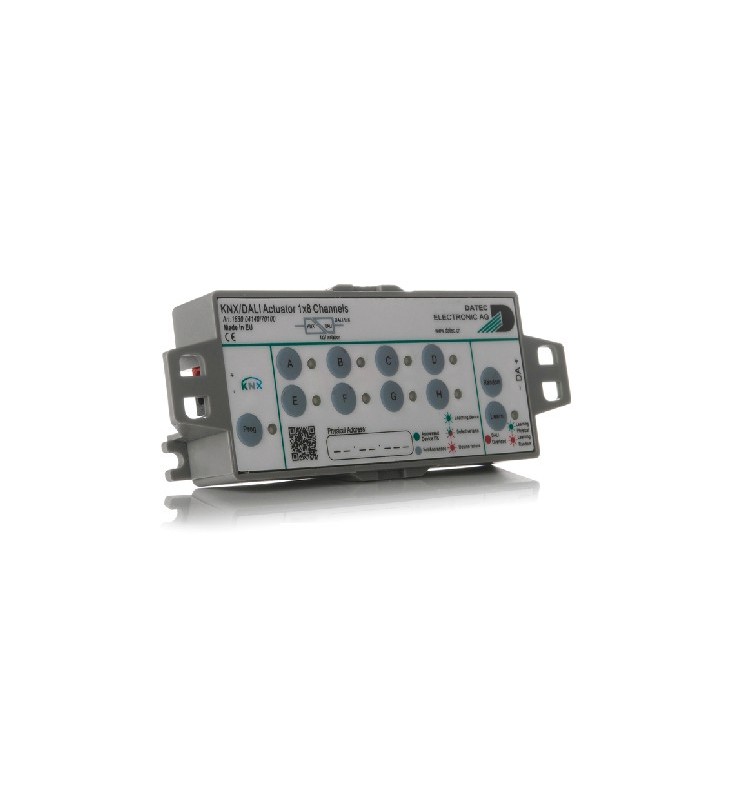

Il DATEC KNX/DALI ACTUATOR 1x8 OUTPUTS (Art. 1630.04140/70100) è un dispositivo per il controllo e monitoraggio di fino a 8 reattori DALI indipendenti, che converte un ingresso KNX in un segnale DALI evitando installazioni elettriche complesse. Grazie alla custodia decentralizzata può essere installato in controsoffitto vicino alle plafoniere, riducendo i costi di cablaggio aggiuntivo. Ogni lampada è impostabile, controllabile e monitorabile indipendentemente; parte del monitoraggio è visibile direttamente sul dispositivo, utile per la messa in servizio e il test dell'impianto anche senza programmazione KNX, essendo sufficiente la sola alimentazione dal bus KNX. È prodotto da DATEC Electronic AG (Basilea, Svizzera).

Applicazioni

• Controllo di illuminazione DALI in uffici, edifici commerciali, hotel e ambienti residenziali di pregio
• Installazioni decentralizzate in controsoffitto, vicino alle plafoniere, per minimizzare il cablaggio
• Sistemi con necessità di scene luminose, controllo centralizzato di gruppi di canali, illuminazione scale (stairlight)
• Applicazioni RGB semplici tramite raggruppamento di 3 canali DALI in un'unica uscita colore

Caratteristiche principali

• Controllo e monitoraggio indipendente di 8 canali/reattori DALI (A-H)
• Alimentazione DALI integrata nel gateway, fornita interamente dal bus KNX: nessun alimentatore DALI esterno né alimentazione supplementare richiesta per il dispositivo
• Isolamento galvanico KNX/DALI a 4 kV
• Indirizzamento DALI fisico o random, eseguibile manualmente tramite pulsanti sul dispositivo o via telegrammi KNX
• LED di stato per ciascun canale: segnalano comunicazione, guasto reattore o guasto lampada
• Pulsante "Prog" per indirizzo fisico KNX, pulsante "Learn" per apprendimento DALI, pulsanti canale A-D/E-H, pulsante Random
• Buzzer interno per localizzazione fisica del dispositivo in installazioni complesse
• Modalità Handmode: ogni lampada testabile tramite i pulsanti, senza necessità di programmazione KNX

Specifiche tecniche complete

Funzioni avanzate

Indirizzamento DALI

• Indirizzamento fisico: selezione manuale reattore per reattore (accesso fisico alla lampada), tramite pulsanti sul dispositivo o oggetti KNX, per una messa in servizio precisa
• Indirizzamento random: associazione rapida e automatica reattore-canale senza accesso fisico alle lampade, utile per commissioning veloce con successiva verifica
• Indirizzamento eseguibile sia localmente sui pulsanti (richiede solo alimentazione bus KNX, nessuna programmazione necessaria) sia da remoto via KNX, comodo per dispositivi già montati in controsoffitto
• Uscita automatica dalla modalità di indirizzamento dopo circa 15 minuti di inattività, al termine della procedura o al riavvio

Controllo e monitoraggio canali

• Comandi canale singolo: accensione/spegnimento, dimmerazione relativa e assoluta, per ciascuno degli 8 canali indipendenti
• Monitoraggio: stato on/off, luminosità effettiva, guasto reattore, reattore mancante, guasto lampada, ore di accensione (burning time) con soglia di rilampadamento preventivo (relamping)
• Controllo centralizzato (Central control): accensione/spegnimento e dimmerazione simultanea di tutti i canali abilitati, con priorità intermedia tra forzatura e comandi singolo canale
• Modalità slave: canali che seguono un valore comune con offset individuale configurabile per compensare lampade o posizionamenti diversi
• Forzatura (Forcing): priorità massima, porta il canale a livello massimo o spento ignorando ogni altro comando fino a disattivazione
• Stairlight: funzione luce scale con tempo di accensione, eventuale livello di preavviso e comportamento di spegnimento configurabili per canale
• Burn-in: blocco temporaneo della dimmerazione (solo on/off al 100%) per l'avviamento di tubi nuovi, per estenderne la durata
• Miscelazione colore RGB: due gruppi di 3 canali (A/B/C come R1G1B1, E/F/G come R2G2B2) controllabili con un singolo oggetto di comunicazione a 3 byte, per applicazioni RGB semplici tramite raggruppamento di canali standard (non è una funzione HCL/Tunable White nativa, ma un meccanismo generico di accorpamento canali)
• Buzzer: attivabile via KNX, utile per localizzare fisicamente il dispositivo o identificare quale gateway alimenta un dato reattore in caso di sovraccarico
• Monitoraggio sovraccarico DALI: rilevamento cortocircuito o eccesso di reattori collegati, con LED dedicato e oggetto di stato

Nota: il dispositivo non dichiara supporto a funzioni HCL (Human Centric Lighting), CTM o Tunable White native nella documentazione ufficiale consultata. La miscelazione colore disponibile è limitata al raggruppamento generico di 3 canali DALI in un'unica uscita RGB.

Software e integrazione

• ETS (versione 4 o superiore) – progettazione e programmazione KNX standard tramite il database prodotto .knxprod scaricabile dal sito del costruttore
• Compatibile con qualsiasi reattore DALI conforme allo standard EN 62386-102; il gateway agisce come unico Master DALI consentito sulla linea (non collegare altri Master o alimentatori DALI)
• Oggetti DALI a basso livello (Send single, Send twice, Query) disponibili per comandi DALI personalizzati, riservati a specialisti DALI

Vantaggi per installatori, progettisti e system integrator

• Installatori: indirizzamento manuale dei reattori tramite pulsanti, senza necessità di programmazione KNX preventiva; sola alimentazione bus KNX richiesta; LED di stato per diagnosi rapida di cablaggio e reattori
• Progettisti KNX: custodia decentralizzata installabile direttamente in controsoffitto vicino alle plafoniere, riducendo cablaggio e costi di installazione rispetto a soluzioni centralizzate su guida DIN
• System integrator: oggetti di comunicazione completi per scene, controllo centralizzato, slave, forzatura, monitoraggio guasti e burning time, facilmente integrabili in logiche di supervisione e manutenzione preventiva

Integrazione nell'ecosistema KNX

Il dispositivo è conforme allo standard KNX europeo (EN 50090) e allo standard DALI (EN 62386), entrambi ampiamente adottati in Italia e nell'Unione Europea per la building automation residenziale, commerciale e alberghiera. Si integra con qualsiasi reattore DALI standard e con sistemi di supervisione KNX di terze parti tramite oggetti di comunicazione standard.

FAQ tecniche

Quanti reattori DALI può controllare questo gateway?
Fino a 8 reattori DALI indipendenti, ciascuno su un canale dedicato (A-H).

Serve un alimentatore DALI separato?
No. L'alimentazione DALI è integrata nel gateway e fornita interamente dal bus KNX, fino a un massimo di 16 mA per gli 8 reattori.

Dove va installato il dispositivo?
In controsoffitto (fall-ceiling), vicino alle plafoniere da controllare, grazie alla custodia compatta e decentralizzata.

È possibile testare l'installazione senza programmare il dispositivo via KNX?
Sì, tramite i pulsanti sul dispositivo è possibile indirizzare e testare manualmente ogni lampada, con la sola alimentazione del bus KNX, senza necessità di programmazione ETS.

Il dispositivo supporta scene luminose?
Sì, fino a 32 scene programmabili, con possibilità di apprendimento (learn) del valore attuale di ciascun canale.

Supporta funzioni Human Centric Lighting (HCL) o Tunable White?
No, queste funzioni non sono dichiarate dal costruttore. È disponibile invece una miscelazione colore RGB generica tramite raggruppamento di 3 canali DALI in un'unica uscita.

Quanti master DALI possono essere collegati sulla stessa linea?
Solo uno: il gateway KNX/DALI agisce come unico Master DALI ammesso; non collegare altri Master o alimentatori DALI sulla stessa linea.
