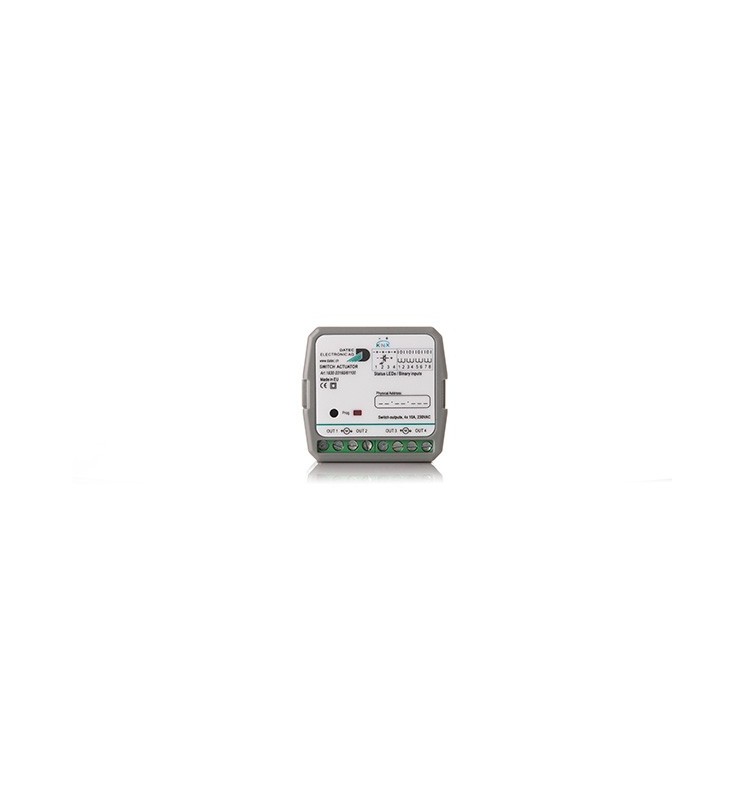

Attuatore di commutazione KNX a 4 canali da incasso, con ingressi binari integrati
Il DATEC SWITCH ACTUATOR 4x (Art. 1630.03160/61100) è un dispositivo KNX da incasso per applicazioni di illuminazione e schermatura solare in uffici, camere d'albergo e ambienti residenziali/commerciali. Viene impiegato per la commutazione di carichi luminosi o il comando di tapparelle/tende, secondo gli ingressi KNX o i sistemi di controllo collegati. Luci e tapparelle/tende possono anche essere comandate da pulsanti collegati direttamente al dispositivo. Sono inoltre collegabili 4 LED per indicare lo stato dei relè oppure pilotati da telegrammi KNX. È prodotto da DATEC Electronic AG (Basilea, Svizzera).
Applicazioni
- Commutazione di carichi di illuminazione fino a 4 canali indipendenti
- Comando di tapparelle, tende o avvolgibili (fino a 2, accoppiando le uscite a coppie)
- Interfacciamento diretto di pulsanti locali per il controllo manuale di luci e tapparelle
- Segnalazione di stato tramite 4 LED, riflettenti lo stato dei relè o pilotati via KNX
- Installazioni in uffici, hotel e ambienti residenziali/commerciali
Caratteristiche principali
- 4 uscite di commutazione 10A, tutte indipendenti, a contatto pulito (utilizzabili a 230VAC ma anche a tensioni inferiori)
- Ogni singola uscita utilizzabile per commutare carichi (fino a 4 canali)
- Accoppiamento di 2 uscite per il comando di tapparelle o tende (fino a 2 tapparelle/tende)
- Nessuna tensione di rete necessaria per il download dell'applicazione
- 8 ingressi binari locali, 3,3VDC con resistenza serie 10kΩ fornita dal dispositivo, richiedono solo contatto secco
- 4 uscite per LED di stato, 3,3VDC con resistenza serie 2,1kΩ fornita dal dispositivo, richiedono solo LED a basso assorbimento
- Custodia da incasso compatta
Specifiche tecniche complete
| Parametro | Valore verificato |
|---|
| Codice prodotto | 1630.03160/61100 |
| Tipo dispositivo | Attuatore di commutazione KNX, 4 uscite + 8 ingressi binari + 4 LED stato, da incasso |
| Montaggio | Da incasso |
| Dimensioni custodia | 50,2×46,7×29,4mm |
| Peso | 58g |
| Materiale custodia | ABS/PC V0 |
| Grado di protezione | IP20 |
| Temperatura operativa | -5°C ... +45°C |
| Alimentazione | Da bus KNX |
| Assorbimento bus KNX | Max 30 mA (con tutte le uscite attive) |
| Uscite di commutazione | 4, indipendenti, contatto pulito NO, 10A |
| Funzione tapparelle/tende | Accoppiamento di 2 uscite, max 2 tapparelle/tende gestibili |
| Portata contatto (carico resistivo) | 10A, 250VAC (2500W), 30.000-50.000 manovre |
| Portata lampade a incandescenza/alogene | 1000W @ 277VAC, circa 30.000 manovre |
| Portata reattori standard (fluorescenti, vapori di mercurio/sodio non corretti, ecc.) | 5A (1385W) @ 277VAC, oltre 20.000 manovre |
| Portata tapparelle/tende | I=1,15A // C=0,68µF, oltre 40.000 manovre |
| Portata carichi speciali con corrente di spunto | Secondo IEC 61810-1 Parte C.5, 166µF, oltre 15.000 manovre |
| Materiale contatto | AgSnO2 |
| Rigidità dielettrica | 1000VAC 1 minuto tra contatti aperti |
| Certificazione UL | 10A 250VAC/125VAC 85°C; 15A 125VAC 70°C; B300 (3A 120VAC / 1,5A 240VAC); carico lampade 1000W |
| Ingressi binari locali | 8, contatto secco, 3,3VDC fornito dal dispositivo, max 0,33mA, resistenza interna 10kΩ |
| Uscite LED di stato | 4, 3,3VDC fornito dal dispositivo, resistenza interna 2,1kΩ |
| Cablaggio ingressi/uscite locali | Cavo innestabile a 20 fili, lunghezza 100mm, AWG28; estendibile fino a 30m con doppino twistato |
| Terminale uscite relè | Morsetti a vite, 17,5A 250V, sezione cavo 1,5mm² (16AWG), vite M3, coppia massima 0,5Nm, apertura morsetto 2,5×2,1mm |
| Terminale KNX | Connettore micro innestabile, rosso/nero, 4 poli PUSH WIRE, per conduttore rigido 0,6-0,8mm² |
| EMC | EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-11 |
| Database KNX | File .knxprod disponibile per il download |
| Software di configurazione | Parametro non dichiarato dal costruttore in questa documentazione (versione ETS minima non specificata nel datasheet) |
| Manuale tecnico separato | Non disponibile — solo Datasheet pubblicato sulla pagina prodotto ufficiale |
Funzioni avanzate
Parametro non dichiarato dal costruttore in questa documentazione. Il Datasheet disponibile descrive solo le caratteristiche funzionali base (commutazione, comando tapparelle tramite accoppiamento uscite, ingressi binari locali, uscite LED); non è pubblicato un Manuale tecnico dedicato con il dettaglio degli oggetti di comunicazione e dei parametri ETS (tempi di manovra tapparelle, tipi di azione sui pulsanti locali, logiche, scene, ecc.), tipicamente presenti in dispositivi di questa categoria. Si raccomanda la verifica diretta in ETS tramite il database .knxprod del prodotto prima di basare un progetto su funzioni specifiche non qui documentate.
Software e integrazione
Database prodotto .knxprod disponibile per il download dal sito del costruttore. Versione minima ETS richiesta non dichiarata nella documentazione disponibile. Il dispositivo integra in un'unica custodia da incasso sia le uscite di potenza sia gli ingressi binari locali e le uscite LED, riducendo il numero di dispositivi necessari rispetto a soluzioni con attuatore e ingresso binario separati.
Vantaggi per installatori, progettisti e system integrator
- Installatori: nessuna tensione di rete necessaria per la programmazione; pulsanti locali collegabili direttamente al dispositivo per comando manuale di luci e tapparelle senza ulteriori interfacce
- Progettisti KNX: dispositivo integrato (potenza + ingressi + LED) che riduce lo spazio di installazione richiesto in scatole da incasso rispetto a soluzioni multi-dispositivo
- System integrator: 4 uscite indipendenti configurabili sia per illuminazione sia per tapparelle (accoppiate), con possibilità di segnalazione di stato dedicata tramite i 4 LED
Integrazione nell'ecosistema KNX
Il dispositivo è conforme allo standard KNX europeo (EN 50090), ampiamente adottato in Italia e nell'Unione Europea per la building automation residenziale, commerciale e alberghiera. Si integra con qualsiasi sistema di supervisione o controllo KNX di terze parti tramite oggetti di comunicazione standard.
FAQ tecniche
Quante uscite ha questo attuatore e che portata hanno?
4 uscite relè indipendenti a contatto pulito, portata 10A a 250VAC su carico resistivo.
Può comandare tapparelle o tende?
Sì, accoppiando 2 delle 4 uscite è possibile comandare fino a 2 tapparelle, tende o avvolgibili.
Ha ingressi per pulsanti locali?
Sì, 8 ingressi binari locali per contatto secco, alimentati internamente a 3,3VDC, utilizzabili per comandare luci e tapparelle direttamente dal dispositivo.
Sono previste segnalazioni di stato?
Sì, tramite 4 uscite per LED a 3,3VDC, che possono riflettere lo stato dei relè o essere pilotate da telegrammi KNX separati.
Serve un'alimentazione esterna a 230V per programmare il dispositivo?
No, il dispositivo è alimentato e programmabile interamente dal bus KNX.
Qual è la portata su carichi induttivi come reattori per tubi fluorescenti?
5A (1385W) a 277VAC per reattori standard non corretti (fluorescenti, vapori di mercurio o sodio), oltre 20.000 manovre.
