Modulo KNX a 4 uscite analogiche 0-10V

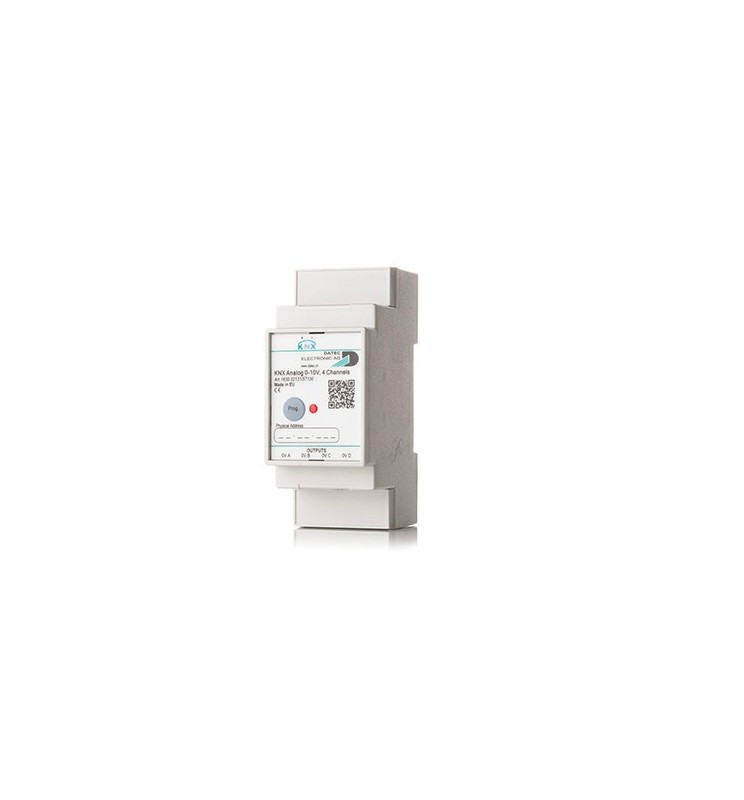

Il DATEC ANALOG OUTPUT 0-10V, 4 CHANNELS (Art. 1630.02131/57100) è un dispositivo KNX da guida DIN che genera 4 uscite analogiche 0-10VDC indipendenti, agendo da interfaccia tra il bus KNX e dispositivi pilotati da segnale 0-10V. Prodotto da DATEC Electronic AG (Basilea, Svizzera), è alimentato esclusivamente dal bus KNX, senza necessità di alimentazione supplementare.
Applicazioni
- Pilotaggio di valvole analogiche 0-10V per impianti di riscaldamento o raffrescamento (es. fancoil) in uffici, hotel, ambienti residenziali
- Controllo di serrande di ventilazione (ventilation flaps)
- Regolazione velocità ventilatori e motori tramite segnale 0-10V
- Controllo volume amplificatori audio e altri dispositivi con ingresso 0-10V
Caratteristiche principali
- 4 canali indipendenti con uscita analogica 0-10VDC
- Ogni uscita può erogare fino a 2 mA, con limitazione di corrente integrata e protezione da sovratensione
- Uscite isolate dal bus KNX con isolamento 4kV, a protezione dell'impianto KNX in caso di tensioni esterne errate sulle uscite
- Alimentazione esclusivamente dal bus KNX: nessuna alimentazione supplementare richiesta
- Possibilità di disattivare via bus l'alimentazione interna del circuito di uscita per risparmio energetico
- Tutte le 4 uscite analogiche condividono lo stesso potenziale di riferimento 0V
- Valori target impostabili sia in assoluto (0-100%) sia in relativo (step incrementali/decrementali)
- Tempo di transizione configurabile per passaggio graduale tra valori di tensione
Specifiche tecniche complete
| Parametro |
Valore verificato |
| Codice prodotto |
1630.02131/57100 |
| Tipo dispositivo |
Uscita analogica KNX 4 canali 0-10V |
| Numero canali |
4 |
| Uscita per canale |
0-10VDC modulante, max 2 mA, con limitazione di corrente individuale |
| Cablaggio uscite |
Massimo 30 m |
| Isolamento uscite/bus KNX |
4kV |
| Alimentazione |
Esclusivamente da bus KNX, nessuna alimentazione supplementare richiesta |
| Assorbimento bus KNX |
25 mA (worst case) |
| Grado di protezione |
IP20 |
| Materiale custodia |
Policarbonato autoestinguente UL94-V0 |
| Peso |
65 g |
| Temperatura operativa |
-5–+45 °C |
| Installazione |
Guida DIN 35 mm, 2 moduli – 36×90×60 mm |
| Terminali |
Morsetti a vite estraibili, 8A 160V, sezione cavo 1,5mm² (16AWG), coppia max 0,25Nm |
| EMC |
EN 50090-2-2:1996+A1:2002+A2:2007, EN 50428:2005+A1:2007+A2:2009 (parti EMC) |
| Software di configurazione |
ETS versione 4 o superiore |
| Database KNX |
File .knxprod disponibile per il download |
Funzioni avanzate
- Disattivazione alimentazione uscite via bus: oggetto di comunicazione dedicato per spegnere/accendere il circuito di uscita analogica e risparmiare energia dal bus KNX; il riavvio del dispositivo riattiva automaticamente le uscite
- Impostazione valore assoluto: oggetto di comunicazione per ciascun canale (0-100%) che determina direttamente la tensione target di uscita
- Impostazione valore relativo (dimming): oggetto a 4 bit per incrementare/decrementare il valore in step configurabili, con funzione "Break" per arrestare la variazione
- Soglie minime e massime configurabili per canale: consentono di limitare il range di tensione di uscita (es. per adattarsi al range operativo di una valvola specifica)
- Tempo di transizione configurabile: per passaggi graduali tra valori di tensione, evitando variazioni brusche
- Stato monitorato su bus: stato operativo del dispositivo, valore di ingresso e tensione di uscita calcolata per ciascun canale
Software e integrazione
- ETS (versione 4 o superiore) – progettazione e programmazione KNX standard
- Database prodotto (.knxprod) scaricabile dal sito del costruttore
- Compatibile con qualsiasi regolatore di temperatura ambiente o controllore KNX di terze parti per il pilotaggio del segnale 0-10V
Vantaggi per installatori, progettisti e system integrator
- Installatori: nessuna alimentazione supplementare da cablare, dimensioni compatte (2 moduli DIN), morsetti estraibili per cablaggio rapido
- Progettisti KNX: 4 canali indipendenti su un solo dispositivo, isolamento galvanico 4kV a protezione del bus, flessibilità di applicazione (HVAC, ventilazione, audio, motori)
- System integrator: oggetti di comunicazione per valore assoluto, relativo e stato, facilmente integrabili in logiche di regolazione e supervisione
Integrazione nell'ecosistema KNX
Il dispositivo è conforme allo standard KNX europeo (EN 50090), adottato in oltre 190 Paesi come riferimento per la building automation residenziale, commerciale e alberghiera in Italia e nell'Unione Europea. Si integra con qualsiasi sistema KNX di terze parti tramite oggetti di comunicazione standard.
FAQ tecniche
Il dispositivo necessita di un'alimentazione supplementare?
No, è alimentato esclusivamente dal bus KNX; non serve alcuna alimentazione esterna.
Quanti dispositivi 0-10V può pilotare?
Fino a 4, uno per canale, ciascuno in grado di erogare fino a 2 mA.
Le uscite sono protette in caso di errori di cablaggio?
Sì, ogni uscita ha limitazione di corrente integrata, protezione da sovratensione e isolamento 4kV verso il bus KNX.
È possibile regolare gradualmente la tensione di uscita?
Sì, tramite il parametro "tempo per raggiungere la tensione target", che consente transizioni graduali tra valori.
Le 4 uscite sono completamente indipendenti?
Sì per il segnale, ma condividono lo stesso riferimento 0V comune.
Quale versione ETS è richiesta per la configurazione?
Almeno ETS versione 4.
