Gateway/attuatore KNX/DALI a 8 canali da incasso (UP)

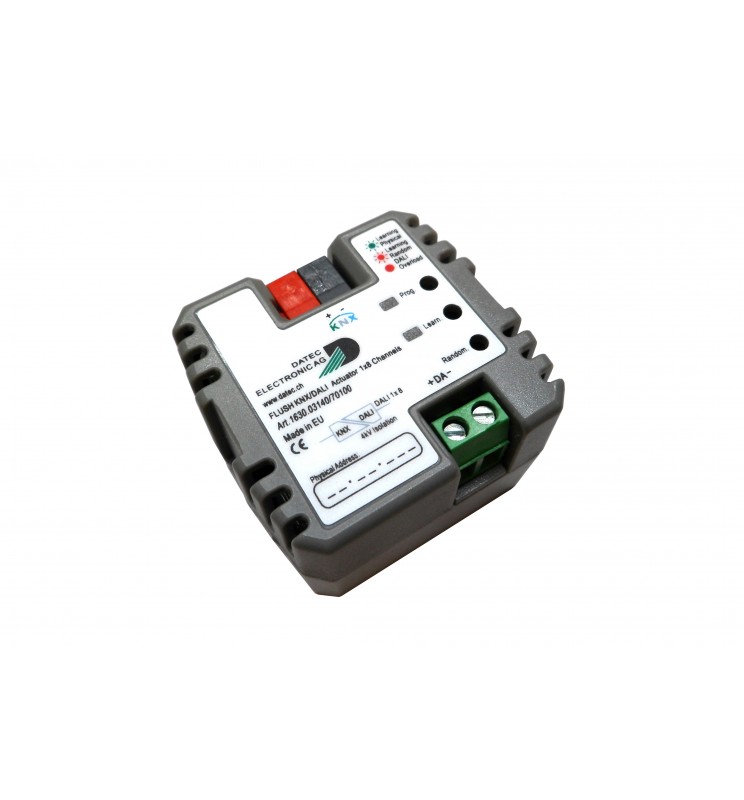

Il DATEC UP KNX/DALI AKTOR 1x8 AUSGÄNGE (Art. 1630.03140/70100) è la versione da incasso del gateway KNX/DALI DATEC, dedicata al controllo e monitoraggio di fino a 8 reattori DALI indipendenti. Non sono più necessarie installazioni elettriche complesse, poiché l'ingresso KNX viene convertito in segnale DALI. Grazie alla custodia da incasso compatta, può essere montato direttamente in prossimità dell'impianto di illuminazione (ad esempio in scatole da incasso nel locale dove il DALI è utilizzato per l'illuminazione), evitando costi di cablaggio aggiuntivi. L'indirizzamento dei reattori DALI può essere effettuato direttamente tramite i pulsanti Learning e Random sul dispositivo, con segnalazione acustica del buzzer integrato a ogni indirizzamento riuscito. È prodotto da DATEC Electronic AG (Basilea, Svizzera).
Nota sulla documentazione: per questo articolo è disponibile solo il Datasheet ufficiale (in lingua tedesca) e il database .knxprod; non risulta pubblicato un Manuale tecnico dedicato con il dettaglio degli oggetti di comunicazione e dei parametri ETS, a differenza della versione da controsoffitto (Art. 1630.04140/70100). Le funzioni avanzate eventualmente disponibili (scene, controllo centralizzato, stairlight, RGB) non sono pertanto confermabili con certezza per questo specifico articolo e vengono dichiarate "Parametro non dichiarato dal costruttore" finché non sarà reperita una fonte ufficiale dedicata.
Applicazioni
- Controllo di illuminazione DALI in spazi dove è richiesta un'installazione compatta da incasso anziché in controsoffitto
- Installazioni in scatole da incasso (UP-Dose) nelle vicinanze dell'impianto di illuminazione DALI
- Ambienti residenziali, uffici e commerciali con vincoli di spazio di installazione
Caratteristiche principali
- Controllo e monitoraggio di 8 canali/reattori DALI indipendenti
- Alimentazione DALI integrata nel gateway, fornita interamente dal bus KNX: nessun alimentatore DALI esterno né alimentazione supplementare richiesta per il dispositivo
- Isolamento galvanico KNX/DALI a 4 kV
- Indirizzamento DALI fisico o random, tramite pulsanti Learning e Random sul dispositivo, oppure via telegrammi KNX
- Buzzer integrato con segnalazione acustica a ogni indirizzamento riuscito
- Custodia da incasso compatta (ca. 50×46×34mm inclusi connettori), significativamente più piccola della versione per controsoffitto
- LED per indicazione stato apprendimento DALI, indirizzamento random e sovraccarico
Specifiche tecniche complete
| Parametro | Valore verificato |
|---|
| Codice prodotto | 1630.03140/70100 |
| Tipo dispositivo | Gateway/attuatore KNX/DALI da incasso, 8 canali indipendenti |
| Montaggio | In scatola da incasso (Unterputzdose / UP-Dose) |
| Dimensioni custodia | Circa 50×46×34mm (inclusi connettori) |
| Peso | 45g |
| Materiale custodia | ABS V0 |
| Grado di protezione | IP20 |
| Temperatura operativa | -5°C ... +45°C |
| Alimentazione | Esclusivamente da bus KNX, nessuna alimentazione supplementare richiesta |
| Assorbimento bus KNX | Max 30 mA |
| Alimentazione DALI | Integrata nel gateway, fornita dal bus KNX; max 16 mA totali, per max 8 reattori |
| Isolamento KNX/DALI | 4 kV |
| Terminale KNX | Connettore micro innestabile, rosso/nero, 4 poli PUSH WIRE, per conduttore rigido 0,6-0,8mm² |
| Terminale DALI | Morsetto a vite verde, 1,5mm²/16AWG, apertura morsetto 2,5×2,1mm, vite M3, coppia massima 0,5Nm |
| EMC | EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-11 |
| Numero canali DALI | 8 indipendenti |
| Pulsanti/comandi locali | Tasto programmazione KNX, tasto apprendimento DALI (Learning), tasto indirizzamento random — nessun pulsante per canale singolo A-H (a differenza della versione da controsoffitto) |
| Database KNX | File .knxprod disponibile per il download |
| Software di configurazione | Parametro non dichiarato dal costruttore in questa documentazione (presumibile ETS4+ per coerenza con la versione 1x8 da controsoffitto, ma non confermato da fonte ufficiale dedicata a questo articolo) |
| Manuale tecnico separato | Non disponibile — solo Datasheet (in tedesco) pubblicato sulla pagina prodotto ufficiale |
Funzioni avanzate
Parametro non dichiarato dal costruttore per questo specifico articolo. Il Datasheet disponibile descrive solo le funzioni base di indirizzamento DALI (fisico/random) e monitoraggio elementare. Non essendo pubblicato un Manuale tecnico dedicato a questo articolo (1630.03140/70100), non è possibile confermare se le funzioni avanzate disponibili sulla versione da controsoffitto (scene, controllo centralizzato, modalità slave, stairlight, burn-in, forzatura, miscelazione colore RGB) siano presenti anche su questa variante. Si raccomanda di verificare direttamente il database .knxprod in ETS o di contattare il supporto DATEC prima di basare un progetto su tali funzioni per questo articolo.
Software e integrazione
Database prodotto .knxprod disponibile per il download dal sito del costruttore. Versione minima ETS richiesta non dichiarata nella documentazione disponibile per questo articolo specifico.
Vantaggi per installatori, progettisti e system integrator
- Installatori: indirizzamento DALI rapido tramite i pulsanti Learning/Random direttamente sul dispositivo, con conferma acustica del buzzer; sola alimentazione bus KNX richiesta, nessuna programmazione preventiva necessaria per l'indirizzamento
- Progettisti KNX: custodia compatta da incasso (50×46×34mm) adatta a installazioni dove la versione da controsoffitto non è praticabile per vincoli di spazio
- System integrator: stesso principio di funzionamento KNX/DALI della versione da controsoffitto (alimentazione integrata, isolamento 4kV), da verificare puntualmente per le funzioni avanzate non documentate in questo datasheet
Integrazione nell'ecosistema KNX
Il dispositivo è conforme allo standard KNX europeo (EN 50090), ampiamente adottato in Italia e nell'Unione Europea per la building automation residenziale, commerciale e alberghiera, e si integra con reattori DALI standard tramite il proprio gateway integrato.
FAQ tecniche
Quanti reattori DALI può controllare questo gateway?
Fino a 8 reattori DALI indipendenti, come la versione da controsoffitto (Art. 1630.04140/70100).
Qual è la differenza rispetto alla versione "KNX/DALI actuator" standard (Art. 1630.04140/70100)?
Principalmente la custodia: questa versione è da incasso (UP-Dose), molto più compatta (50×46×34mm contro 135×50×19mm) e priva dei pulsanti per il controllo manuale dei singoli canali A-H presenti sulla versione da controsoffitto. Per questo articolo non è inoltre disponibile un Manuale tecnico dedicato che confermi le funzioni avanzate (scene, controllo centralizzato, ecc.).
Serve un alimentatore DALI separato?
No. L'alimentazione DALI è integrata nel gateway e fornita interamente dal bus KNX.
È possibile indirizzare i reattori senza programmazione KNX?
Sì, tramite i pulsanti Learning e Random sul dispositivo, con la sola alimentazione del bus KNX.
Supporta scene, controllo centralizzato o RGB come la versione da controsoffitto?
Non è confermabile dalla documentazione ufficiale disponibile per questo articolo specifico: il Datasheet non menziona queste funzioni e non è pubblicato un Manuale tecnico dedicato. Si raccomanda la verifica diretta in ETS tramite il database .knxprod del prodotto.
