Attuatore KNX per ventilconvettori (fancoil) a singola valvola

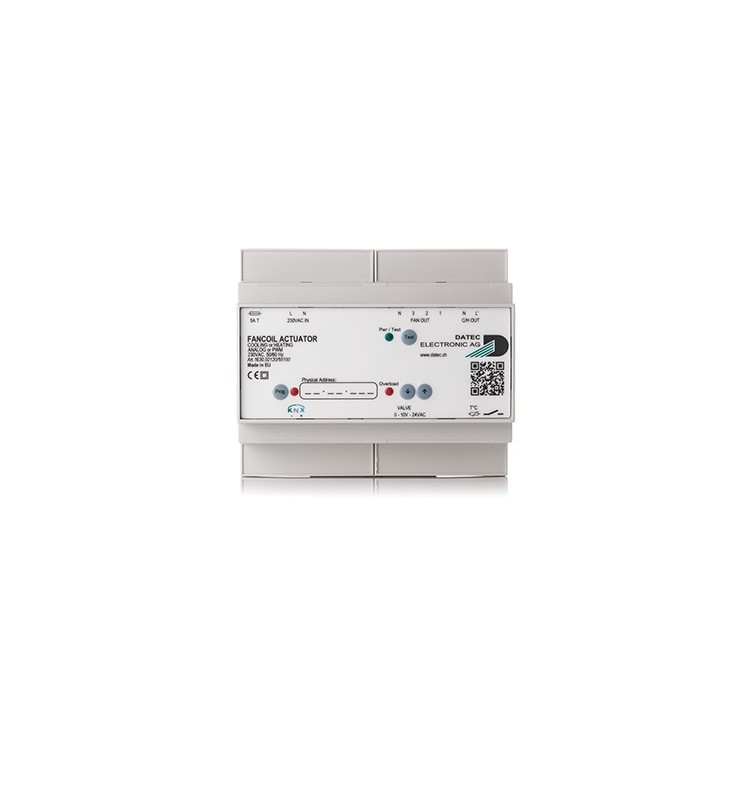

Il DATEC FANCOIL ACTUATOR SINGLE VALVE (Art. 1630.02120/55100) è un dispositivo KNX da guida DIN dedicato al controllo di impianti a ventilconvettore (fancoil) per riscaldamento o raffrescamento, in uffici, camere d'albergo e ambienti residenziali/commerciali. Funziona come interfaccia tra il bus KNX e l'attuazione di valvola e ventola, ricevendo tipicamente il valore di regolazione da un termostato/regolatore di temperatura ambiente KNX. È prodotto da DATEC Electronic AG (Basilea, Svizzera).
Applicazioni
- Regolazione climatizzazione a fancoil in uffici, hotel, camere e ambienti residenziali
- Sistemi a 2 tubi (riscaldamento o raffrescamento) con valvola singola
- Abbinamento a termostato/regolatore di temperatura ambiente KNX
- Gestione contatto finestra per risparmio energetico (modalità finestra aperta)
Caratteristiche principali
- Uscita valvola singola, configurabile come analogica 0-10VDC o PWM 24VAC (periodo impostabile 15 secondi – 1 ora)
- Uscita ventola con 1, 2 o 3 velocità, ciascuna su relè 230VAC dedicato
- Relè 230VAC supplementare per resistenza elettrica, pompa di circolazione o altra utenza
- Ingresso per sensore di temperatura locale DATEC con possibilità di correzione del valore misurato
- Ingresso digitale configurabile come ingresso binario generico o contatto finestra locale
- Gestione contatto finestra combinato (locale + KNX) con ritardi di ingresso/uscita configurabili
- Modalità forzatura (Forcing mode) con priorità massima dopo l'Handmode
- Handmode locale per test impianto senza necessità di programmazione o bus KNX collegato
- Protezione da sovraccarico/cortocircuito sull'uscita valvola con LED di segnalazione dedicato
- Fusibile sostituibile da 5A T che alimenta dispositivo e tutte le uscite
Specifiche tecniche complete
| Parametro | Valore verificato |
|---|
| Codice prodotto | 1630.02120/55100 |
| Tipo dispositivo | Attuatore KNX Fancoil – valvola singola |
| Alimentazione | 230VAC, 50/60Hz |
| Fusibile sostituibile | Subminiatura 8,5mm, 5A Time-Lag T, 250VAC, IEC 60127-3 |
| Assorbimento bus KNX | 10 mA |
| Uscita valvola | 24VAC PWM o 0-10VDC modulante, max 4,5VA nominali, protetta da sovraccarico/cortocircuito |
| Periodo PWM | 15 secondi – 1 ora |
| Uscita 0-10VDC | max 10 mA, cablaggio max 3 m |
| Uscita ventola | 1, 2 o 3 velocità, relè 230VAC separati |
| Uscita relè supplementare | 230VAC, 5A, 250VAC, materiale contatto AgNi, potenza max commutazione 1250VA |
| Corrente totale uscite | Massimo 5A |
| Rigidità dielettrica | 1000VAC 1 minuto tra contatti aperti |
| Ingresso sensore temperatura | Sensore DATEC Art. 1630.03121/56XXX, range 0,0–50,0 °C, alimentazione 24VDC modulata, cablaggio max 30 m (doppino twistato) |
| Ingresso binario / contatto finestra | Contatto secco NO/NC, 24VDC fornito dal dispositivo, max 6 mA (4kΩ interni), cablaggio max 30 m |
| Grado di protezione | IP20 |
| Materiale custodia | Policarbonato autoestinguente UL94-V0 |
| Peso | 0,370 kg |
| Temperatura operativa | -5–+45 °C |
| Installazione | Guida DIN 35 mm, 6 moduli – 106×110×60 mm |
| Terminali | Morsetti a vite estraibili; sezione cavo 2,5mm² (14AWG) / 1,5mm² (16AWG); coppia max 0,5Nm / 0,25Nm |
| EMC | EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-11 |
| Software di configurazione | ETS versione 4 o superiore |
| Database KNX | File .knxprod disponibile per il download |
Funzioni avanzate
Oggetti di comunicazione e modalità operative
- Modalità automatica/manuale ventola: in automatico la velocità è calcolata dal valore di raffrescamento/riscaldamento 0-100% ricevuto da bus; in manuale la velocità è impostabile direttamente, con rientro automatico in automatico dopo un ritardo configurabile
- Modalità forzatura (Forcing mode): porta valvola, ventola e relè a livelli prefissati da parametro; priorità massima dopo l'Handmode, utile per manutenzione o protezione antigelo dell'edificio
- Modalità finestra aperta: combina contatto finestra locale e/o KNX con ritardi configurabili; può chiudere la valvola, spegnere il relè e impostare una velocità ventola dedicata per risparmio energetico
- Gestione soglie ventola: soglie di accensione/spegnimento indipendenti per ciascuna delle 3 velocità, con tempi minimi di avvio/arresto per proteggere i relè dalle correnti di spunto
- Stato di default per monitoraggio bus: in caso di mancata ricezione del valore di regolazione entro un ritardo configurabile, il dispositivo applica un valore di default per evitare surriscaldamento o congelamento
- Sostituzione automatica di trazione ventola (Fan trailing time): mantiene la ventola in velocità 1 dopo la chiusura valvola per ridurre condensa
- Stati di monitoraggio su bus: stato operativo dispositivo, stato sovraccarico 24VAC, stato relè, stato valvola, temperatura (visualizzazione e regolazione separate), stato modalità finestra aperta
Software e integrazione
- ETS (versione 4 o superiore) – progettazione e programmazione KNX standard, nessun software proprietario aggiuntivo richiesto
- Database prodotto (.knxprod) scaricabile dal sito del costruttore
- Compatibile con qualsiasi regolatore di temperatura ambiente KNX di terze parti tramite oggetti di comunicazione standard
Vantaggi per installatori, progettisti e system integrator
- Installatori: Handmode per verificare l'impianto (ventola, valvola, relè) senza necessità di programmazione o bus KNX collegato; fusibile facilmente sostituibile da pannello frontale
- Progettisti KNX: compatibilità sia con valvole analogiche 0-10V sia PWM 24VAC, consentendo di adattare il dispositivo a impianti HVAC esistenti
- System integrator: oggetti di comunicazione completi per stato e controllo (automatico, manuale, forzatura, finestra aperta), facilmente integrabili in logiche di supervisione e risparmio energetico
Integrazione nell'ecosistema KNX
Il dispositivo è conforme allo standard KNX europeo (EN 50090), adottato in oltre 190 Paesi come riferimento per la building automation residenziale, commerciale e alberghiera in Italia e nell'Unione Europea. Si integra con qualsiasi regolatore di temperatura ambiente, display o sistema di supervisione KNX di terze parti tramite oggetti di comunicazione standard.
FAQ tecniche
Quante valvole gestisce questo attuatore?
Una singola valvola, per impianti fancoil a 2 tubi (riscaldamento o raffrescamento).
Il dispositivo supporta sia valvole analogiche che PWM?
Sì. L'uscita valvola è configurabile via parametro come analogica 0-10VDC oppure PWM 24VAC con periodo impostabile tra 15 secondi e 1 ora.
È possibile testare l'installazione senza programmare il dispositivo via KNX?
Sì, tramite la funzione Handmode locale, attivabile con il pulsante "Test", che consente di pilotare manualmente ventola e valvola.
Quante velocità ventola supporta?
Fino a 3 velocità, ciascuna pilotata da un relè 230VAC dedicato.
È necessario un sensore di temperatura specifico?
Sì, solo sensori di temperatura DATEC Electronic (Art. 1630.03121/56XXX) sono supportati per l'ingresso locale.
Il dispositivo supporta la gestione del contatto finestra?
Sì, sia tramite ingresso locale sia tramite oggetto KNX da un contatto finestra esterno, con possibilità di combinare le due fonti.
Cosa succede in caso di guasto bus KNX?
Il dispositivo continua a funzionare in modalità Handmode temporanea o con valore di default, poiché alimentato indipendentemente da 230VAC.
